A serijos ritininės grandinės su tiesiais šoniniais plokštelėmis simplex

Serijos ritininės grandinės su tiesiais šoniniais plokštelėmis, paprastos arba sudėtinės, pasirinktinai

A serijos tiesių grandžių ritininė grandinė yra pavaros grandinė, plačiai naudojama buitinėje, pramoninėje ir žemės ūkio technikoje, skirta užtikrinti paprastą, patikimą ir efektyvų galios perdavimą. Ši grandinė susideda iš trumpų cilindrinių ritinėlių, sujungtų tarpusavyje ir varomų krumpliaračiu, ir tinka mažos galios perdavimui.

A serijos tiesiosios grandinės su plokščiais grandiniais ritiniais yra tikslios trumpo žingsnio grandinės, žinomos dėl plačios taikymo srities įvairių mechaninių įrenginių galios perdavimui. Šios grandinės, kurios gali būti vienos arba kelių eilių, užtikrina efektyvų ir patikimą veikimą pramoninėje aplinkoje.

Konstrukcijos ypatybės

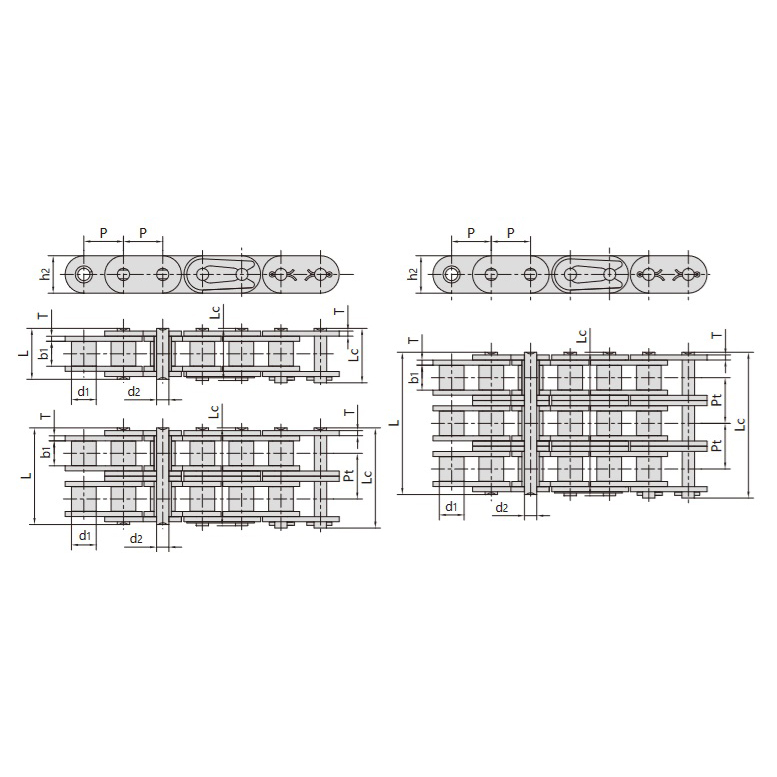

Pagrindinės sudedamosios dalys: vidinė grandinės plokštelė, išorinė grandinės plokštelė, kaištis, įvorė ir ritinėlis.
Vidinės grandinės plokštelės ir movos bei išorinės grandinės plokštelės ir kaiščio tarpas yra priveržtas, o ritinio ir movos bei movos ir kaiščio tarpas yra laisvas, todėl grandinė lanksčiai lenkia ir mažiau nusidėvi.
Grandinės žingsnis nustatomas pagal formulę: ritininės grandinės numeris × 25,4/16 (mm).
Grandinės paprastai sujungiamos poriniais skaičiais, kad būtų padidintas stabilumas ir ilgaamžiškumas.
Grandinės plokštelė yra „8“ formos, kad būtų užtikrintas subalansuotas tempimo stipris ir sumažinta masė bei inercija judėjimo metu.

Medžiaga ir ilgaamžiškumas

Pagaminta iš anglinio plieno arba legiruoto plieno, termiškai apdorota, kad būtų pasiektas optimalus stiprumas ir kietumas.
Puikus atsparumas dilimui ir ilgaamžiškumas užtikrina nepertraukiamą ir efektyvų veikimą.

Pritaikymas

Plačiai naudojama mechaninių įrenginių galios perdavimui įvairiose pramonės šakose.
Idealiai tinka aplinkoms, kuriose reikalingas efektyvumas, patikimumas ir tvirtas veikimas.

Apibendrinant, A serijos tiesiosios grandinės ritininė grandinė yra universali ir patikima galios perdavimo sprendimas, pasižymintis tikslia konstrukcija, patvariais medžiagomis ir efektyviu veikimu įvairiose mechaninėse sistemose.
