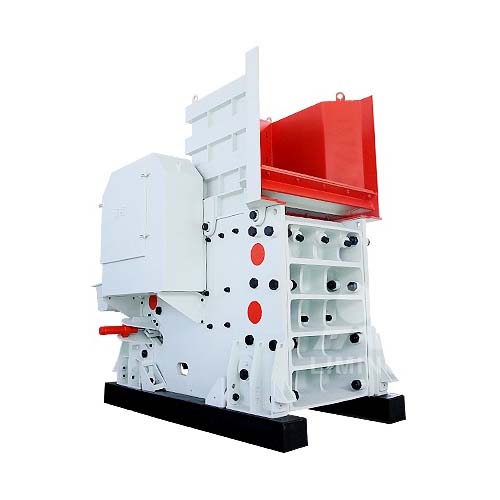

CX žandų smulkintuvas skirtas kietoms ir labai abrazyviniams įvairiems rūdams

CX žandų smulkintuvo apžvalga

CX žandų smulkintuvas gali efektyviai atlikti stambų ir vidutinį smulkinimą ir yra tinkamas įvairioms medžiagoms, kurių gniuždymo stipris siekia iki300 MPa. Dėl pažangios konstrukcijos ir aukštos gamybos kokybės CX serijos smulkintuvai tapo vienais iš populiariausių smulkinimo įrenginių rinkoje.

CX žandikaulio trupintuvo savybės

1. Optimizuota trupinimo kameros struktūra:Po pakartotinių optimizavimo darbų CX smulkintuvo smulkinimo kameros dydis buvo padidintas, o didelio eigo ir stačio alkūnės plokštės nuolydžio konstrukcija padidino smulkinimo kameros apatinę eigą, medžiagų pralaidumą ir smulkinimo efektyvumą.
2. Nuimamas nesuvirintas rėmas:Rėmo konstrukcija yra atskirta ir sujungta varžtais, o ne suvirinta, todėl išvengiama suvirinimo proceso metu susidarančios įtampos koncentracijos, o konstrukcija yra kompaktiškesnė ir tvirtesnė, užtikrinanti ilgalaikį stabilų įrangos veikimą.
3. Dvigubas pleišto reguliavimo įtaisas:Kūginio tipo išleidimo angos reguliavimo įtaisas palaiko mechaninį arba hidraulinį reguliavimą, kuris leidžia greitai ir tiksliai reguliuoti išleidimo angos dydį, supaprastinti veikimą ir pagerinti gamybos efektyvumą.
4. Elastinis ribinis amortizatorius:Naudojant elastingą ribinį bloką ir guminius amortizatorius, jis veiksmingai sugeria didžiausią vibracijos apkrovą, sumažina smūgį tarp trupintuvo ir pagrindo, sumažina pagrindo nuovargio pažeidimus ir tuo pačiu prailgina įrangos tarnavimo laiką.
5. Integruotas variklio pagrindas:Variklio pagrindas yra integruotas į smulkintuvo korpusą, todėl sutaupoma montavimo vietos; diržo įtempimo schema su kaiščiais užtikrina stabilesnį galios perdavimą ir lengvesnį reguliavimą.
6. Aukštos kokybės medžiagos ir tiksli apdirbimas:Pagrindinės sudedamosios dalys, tokios kaip priekinė siena, galinė siena, judamasis žandikaulio korpusas, guolio korpusas, yra pagamintos iš legiruoto liejinio plieno, o pagrindinis velenas yra pagamintas iš kalimo medžiagos, atsparios didelėms smūginėms apkrovoms, o tai pagerina įrangos ilgaamžiškumą. Pagrindinės dalys yra tiksliai apdirbtos, kad būtų užtikrintas didelis tikslumas ir ilgas tarnavimo laikas.

CX žandų smulkintuvo veikimo principas

Remiantis tradicine žandų smulkintuvo konstrukcija. Elektros variklis per SPC diržą suka skriemulį, sukdamas ekscentrinį veleną, kuris savo ruožtu suka judamąjį žandų korpusą pirmyn ir atgal, aukštyn ir žemyn. Kai judamoji žandikaulio plokštė yra arti fiksuotos žandikaulio plokštės, smulkinimo kameros tūris sumažėja, o medžiaga suspaudžiama arba suskaidoma, kad būtų užbaigtas smulkinimo procesas. Kai judamoji žandikaulio plokštė nutolsta nuo fiksuotos žandikaulio plokštės, smulkinimo kameros tūris padidėja, o susmulkinta medžiaga išmetama per išmetimo angą. Tokiu būdu smulkintuvas užtikrina nuolatinį medžiagų smulkinimą ir išmetimą, kad būtų užbaigtas smulkinimo procesas.

Optimizavus smulkinimo kameros konstrukciją ir padidinus eigą, padidėja medžiagos pralaidumas ir žymiai pagerėja smulkinimo efektyvumas. Dvigubas pleišto reguliavimo įtaisas leidžia patogiau ir greičiau reguliuoti išleidimo angą, o pagal faktinį poreikį galima pasirinkti mechaninį arba hidraulinį reguliavimo būdą, kuris yra patogus eksploatacijai ir techninei priežiūrai.

CX žandų smulkintuvo taikymo sritys

• Metalurgijos pramonė:Naudojamas žaliavų lydymui ir rūdos smulkinimui, tinka kietų rūdų, pvz., geležies rūdos, vario rūdos ir pan. pirminiam smulkinimui.
• Kasyba:Naudojamas rūdų grubiam ir vidutiniam trupinimui, yra vienas iš pagrindinių kasybos įrenginių.
• Chemijos pramonė:CX žandų smulkintuvas gali būti naudojamas įvairių cheminių rūdų ir šlako smulkinimui cheminių žaliavų paruošimo procese.
• Cemento pramonė:Kalkių, kvarcito ir kitų cemento gamybai reikalingų žaliavų trupinimas.
• Statybų pramonė:Statybinių medžiagų gamyboje CX smulkintuvas gali smulkinti smėlį, žvyrą, skalda ir daugelį kitų statybinių medžiagų.
• Ugniai atsparių medžiagų ir keramikos pramonė:Naudojama ugniai atsparių medžiagų, keraminių žaliavų ir kt. trupinimui, siekiant užtikrinti, kad žaliavos atitiktų gamybos reikalavimus.

CX žandų smulkintuvo privalumai

1. Aukšto efektyvumo smulkinimas:Optimizuota smulkinimo kameros struktūra ir didelio eigo konstrukcija žymiai pagerina smulkinimo efektyvumą.
2. Didelis patvarumas:Naudojant didelio stiprumo lydinio liejinio plieną ir kalimo medžiagas, galima veiksmingai atlaikyti didelę smūginę apkrovą ir pratęsti įrangos tarnavimo laiką.
3. Patogi priežiūra:Paprasta konstrukcija, lengva eksploatacija ir efektyvus iškrovimo angos reguliavimo įtaisas, todėl įrangos priežiūra tampa patogesnė.
4. Erdvės ir išlaidų taupymas:Integruota variklio pagrindo konstrukcija taupo montavimo erdvę ir sumažina montavimo bei priežiūros išlaidas.
