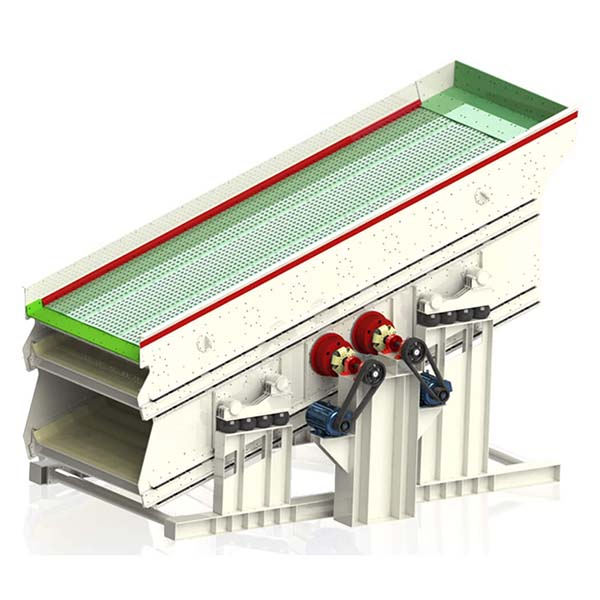

Flip Flow vibruojantis ekranas su kintamo dažnio funkcija

Flip flow vibruojantis ekranas įveikia tradicinio vibruojančio ekrano paviršiaus statinės struktūros apribojimus, derindamas dinaminį ekrano paviršių ir itin didelį vibracijos intensyvumą, kad būtų pasiektas kruopštesnis medžiagų išpurvinimas ir klasifikavimas.

Flip flow vibruojančio ekrano struktūrinės charakteristikos:

1. Dinaminė ekrano struktūra: flip ekrano paviršius nebėra fiksuotas, periodiškai įtempiant ir atpalaiduojant ekrano paviršių, labai sumažėja medžiagų sukibimas ir užsikimšimas;
2. Super vibracijos jėgos dizainas: ekrano dėžės sužadinimo jėga 34 g, ekrano paviršiaus lokalizuota jėga iki 3050 g, visiškai suskaidanti medžiagų masę;
3. Dvigubo sluoksnio vibracijos sistema: pagrindinis vibruojančio ekrano rėmas skirta apvaliai bėgių kelio, plūduriuojantis ekrano rėmas skirta elipsės formos bėgių kelio, dvi vibracijos formos bendradarbiauja tarpusavyje, siekiant pagerinti sijojimo efektyvumą;
4. Poliuretano didelio atvirų porų ekrano tinklelis: naudojama labai elastinga poliuretano medžiaga, kuri yra ilgesnio tarnavimo laiko ir atsparesnė nusidėvėjimui, tuo pačiu žymiai pagerindama vieneto ploto sijojimo greitį;
5. Modulinė U formos ekrano korpuso konstrukcija: padidina šoninės plokštės struktūrinį stiprumą, sumažina įtempių koncentraciją eksploatacijos metu ir prailgina visos mašinos tarnavimo laiką;
6. Reguliuojamas dažnis: reguliuojant sužadinimo dažnį, galima nustatyti sijojimo ritmą medžiagoms, kurių dalelių dydis ir drėgnumas skiriasi.

Pagrindiniai „Flip Flow“ vibracinio sieto privalumai:

1. Sprendžia sunkiai išsprendžiamą skylių užsikimšimo problemą: ekrano paviršius deformuojasi aukšto dažnio vibracijos pagalba, pasižymi puikiomis savaiminio valymosi savybėmis, sumažina ekrano skylių užsikimšimą;
2. Sijojimo efektyvumo padidėjimas yra žymus: tinka molio, drėgno smėlio, anglies suspensijos, akmens miltelių ir kitoms medžiagoms, kurias sunku apdoroti tradicine įranga;
3. Stabilus veikimas ir mažas energijos suvartojimas: nepaisant didelio vibracijos intensyvumo ekrano paviršiuje, pagrindinio įrenginio amplitudė yra maža, poveikis pamatams yra nedidelis, todėl nereikia sudėtingo pamatų apdorojimo;
4. Kompaktiška ir patikima konstrukcija: visos sieto mašinos dalys su protingu, plūduriuojančiu ekrano rėmo judėjimo takeliu yra lygios, įranga yra labai patvari;
5. Patogi priežiūra: lengvas ekrano tinklelio keitimas, ilgas priežiūros ciklas, žymiai sumažinantys eksploatacijos išlaidas.

Flip flow vibruojančio ekrano veikimo principas:

Flip flow vibruojantis ekranas susideda iš dviejų vibracijos sistemų: viena yra fiksuotas pagrindinis ekrano rėmas, standartinė apskrita trajektorija vibracija; antra yra plūduriuojantis ekrano rėmas, sumontuotas ant pagrindinio ekrano rėmo, skirtas elipsinės trajektorijos judėjimui ilgojo ašies kryptimi. Vibracijos proceso metu ekrano tinklelis sukuria periodinius įtempimo ir atpalaidavimo pokyčius, o ekrano skylės patiria nedidelę deformaciją, todėl prie ekrano tinklelio prilipusios dalelės automatiškai nusilupa, taip pasiekiant nuolatinio savaiminio valymo efektą.

Ši struktūra leidžia suformuoti tinkamesnį smūgį ir trintį tarp ekrano paviršiaus ir medžiagos, veiksmingai atpalaiduojant aglomeruotą medžiagą ir pagerinant sijojimo efektyvumą. Vibracijos parametrai (tokie kaip dažnis ir amplitudė) gali būti tiksliai reguliuojami pagal skirtingų darbo sąlygų poreikius, taip prisitaikant prie įvairių sijojimo scenarijų.

Tipinės vibruojančio ekrano su apverčiamu srautu taikymo sritys:

1. Kasyba: naudojamas smulkių drėgnų medžiagų, pvz., didelio klampumo geležies rūdos, mangano rūdos, volframo ir alavo rūdos, pirminiam sijojimui arba smulkiam sijojimui;
2. Mechanizuota smėlio gamyba: naudojamas drėgnam smėliui, akmens miltelių atgavimui, kokybės kontrolei, smulkių medžiagų praradimo prevencijai;
3. Anglies pramonė: veiksmingas vandeningų medžiagų, pvz., anglies suspensijos, drėgnos anglies ir gangos, klasifikavimas ir nusausinimas;
4. Chemijos pramonė ir aplinkos apsauga: tinka didelio drėgnumo miltelių, šlako, nuosėdų ir kitų sunkiai tvarkomų medžiagų sijojimui;
5. Statyba ir tunelių statyba: purvo atskyrimas, smėlio ir žvyro sijojimas ir perdirbimas, siekiant pagerinti apdorojimo pajėgumą ir švarumą.
