mobilioji membraninė azoto generavimo sistema vamzdžių prapūtimui

Mobilioji membraninė azoto sistema naudoja sraigtinio žemo slėgio oro kompresoriaus, membraninio azoto separatoriaus ir aukšto slėgio azoto stiprintuvo kompresoriaus derinį, kuris gali tiekti didelio grynumo azotą, kurio srautas yra 20 Nm³/min, o slėgis – nuo 15 iki 35 MPa.

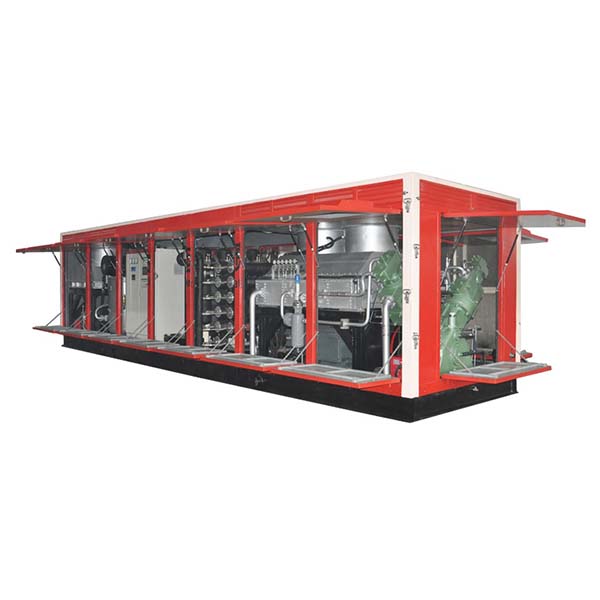

Modulinė konstrukcija su slidinėjančiais rėmais

Sistema yra sumontuota ant slidžių, susidedanti iš dviejų nepriklausomų slidžių:
1. Pirmasis rėmas:Apima žemo slėgio oro kompresoriaus modulį ir membraninio atskyrimo azoto modulį.
2. Antrasis rėmas:Apima aukšto slėgio azoto slėginimo modulį.
Įranga yra aušinama oru, varoma dyzeliniu varikliu, turi metalinį dangtį ir gali būti montuojama ant transporto priemonės važiuoklės, todėl tinka naftos telkiniams ir kitoms lauko darbo aplinkoms.

Mobiliojo membraninio azoto sistemos savybės

1. Modulinė konstrukcija:Kiekviena sudedamoji dalis veikia nepriklausomai, todėl ją lengva transportuoti, montuoti ir prižiūrėti.
2. Efektyvus azoto gaminimas:Naudojama membraninio atskyrimo technologija, leidžianti greitai ir stabiliai gaminti daugiau nei 95 % grynumo azotą.
3. Nereikia cheminių medžiagų:Grynas fizinis atskyrimas be taršos ar šalutinių produktų – ekologiškas ir energiją taupantis.
4. Aukšto slėgio išėjimas:Teikia aukšto slėgio azotą iki 35 MPa įvairiems pramoniniams poreikiams.
5. Pritaikoma sudėtingoms aplinkos sąlygoms:Oro aušinimo sistema nereikalauja vandens, todėl tinka dykumos, jūros, šaltos ar aukštos temperatūros aplinkoms.
6. Plačiai taikoma:Naudojama naftos ir dujų gavyboje, vamzdynų priežiūroje, anglies sluoksnio metano gavyboje, SGD stotyse ir kt.

Mobiliojo membraninio azoto generavimo sistemos veikimo principas

1. Oro suspaudimas:Atmosferos oras yra suspaudžiamas iki 1,4 MPa dyzeliniu sraigtiniu oro kompresoriumi, tada filtruojamas ir džiovinamas, kad būtų gautas švarus suspaustas oras.
2. Azoto gamyba membraniniu atskyrimo būdu:Švarus suspaustas oras patenka į membraninį azoto generatorius, kur membranos difuzijos būdu išskiriamas deguonis, anglies dioksidas ir vandens garai, o azotas lieka. Taip gaunamas 1,2 MPa, ≥95 % grynumo azotas.
3. Aukšto slėgio suspaudimas:Žemo slėgio azotas yra padidinamas iki 15–35 MPa oro aušinamu stūmokliniu stiprintuvu, kad būtų galima naudoti aukšto slėgio įrenginiuose.

Mobiliojo membraninio azoto sistemos sudėtis

• Oro kompresoriaus blokas:Dyzelinis arba elektrinis sraigtinis kompresorius su vietine valdymo sistema.
• Membraninis azoto generavimo blokas:Oro valymo sistema, membraninis modulis ir centrinė valdymo sistema.
• Aukšto slėgio azoto stiprintuvas:Padidina azoto slėgį iki 35 MPa, kad būtų patenkinti aukšto slėgio tiekimo poreikiai.
• Pagalbiniai įrenginiai:Dyzeliniai generatoriai, kuro bakai, konteineriai/skid moduliai (viengubi/dvigubi/daugiagubi skid) ir pagalbinė įranga, pvz., putų dozavimo siurbliai, jei reikia.

Mobiliojo membraninio azoto sistemos taikymo sritys

1. Naftos telkinių naftos gavyba ir gavybos didinimas:
   • Naftos gręžinių slėgio palaikymas, griuvimo prevencija
   • Azoto variklis, skirtas žalios naftos gavybos didinimui
   • Dujų pakėlimo operacijos, avarijų mažinimas, gamybos didinimas
   • Rūgštinimas/skaldymas formavimo nutraukimui ir gamybos didinimui
   • Garo srautas, siekiant pagerinti terminį gavybos procesą
   • Purvo tankio kontrolė specialiam gręžimui
   • Šulinių valymas, taršos mažinimas
   • Paviršinio aktyvumo medžiagos nešiklis optimaliam šulinių eksploatavimui
2. Dujotiekio priežiūra:
   • Vamzdynų prapūtimas vandens/nešvarumų pašalinimui
   • Slėgio bandymas saugumo tikslais
   • Azoto pakeitimas degiuose vamzdynuose
   • Avarinis remontas nuotėkių kontrolei
   • Dujų sandarinimas, siekiant išvengti korozijos/oksidacijos
3. Kitos pramoninės taikymo sritys:
   • Anglies sluoksnio metano gavyba dujų išgavimui
   • Gamtinių dujų surinkimo stotys saugiam saugojimui/transportavimui
   • Suskystintų gamtinių dujų priėmimo stotys, skirtos žemos temperatūros saugojimui ir azoto sandarinimui
   • Jūros gręžimo platformos, skirtos sprogimui atsparioms/inerčioms aplinkoms
   • Gamtinių dujų valymo gamyklos sieros šalinimui, dehidratavimui, azoto pakeitimui ir kt.
