Pagrindinės savybės ir privalumai

Daugiasluoksnė konstrukcija:Sluoksnių viršūnės konfigūracija leidžia viršutinių spiralių apatiniam paviršiui liestis su apatinių spiralių viršutiniu paviršiumi, maksimaliai padidindama jėgos išėjimą ir išlaikydama tikslias spyruoklės savybes.

Didelė jėga:Sukuriama jėga yra proporcinga bendram spiralių skaičiui, todėl kompaktiškame plote galima sukurti didelę jėgą.

Medžiagų pasirinkimas:Galima rinktis iš įvairių medžiagų ir apdailos variantų, dažniausiai naudojamas nerūdijantis plienas, pasižymintis puikiu tempiamuoju stiprumu, atsparumu nuovargiui, atsparumu korozijai ir veikimu iki 200 °C temperatūroje.

Tikslios charakteristikos:Išlaiko pastovią spyruoklės konstantą ir patikimą veikimą net ribotoje ašinėje ar radialinėje erdvėje.

Ilgaamžiškumas:Atsparus korozijai ir nusidėvėjimui, užtikrinantis ilgą tarnavimo laiką ir stabilią išvaizdą sudėtingomis sąlygomis.

Pritaikymas

Slėgio ribojimo vožtuvai

Paviršiaus sandarikliai

Slydimo sankabos

Guolių įtempimas:Pašalina guolio nuokrypį ir vibraciją, sumažina triukšmą, pagerina sklandumą ir guolio tarnavimo laiką.

Elektros jungtys

Kitos kompaktiškos mechaninės sistemos, kurioms reikalinga tiksli spyruoklės jėga ir minimalus erdvės naudojimas

Įterptosios banginės spyruoklės yra optimalus sprendimas, užtikrinantis didelę jėgą, tikslų valdymą ir patikimumą kompaktiškose instaliacijose. Dėl pažangios daugiasluoksnės konstrukcijos ir tvirtos medžiagos jos yra nepakeičiamos kritinėse pramonės, automobilių ir elektrotechnikos srityse.

Prekės Nr.	Veikia Skersmens skylė (mm)	Veleno skersmuo (mm)	Apkrova (N)	Darbinis aukštis (mm)	Laisvasis aukštis (mm)	Pavaros koeficientas (N/mm)
KLR-0050-L2	12,7	9,02	62,3	1,47	2,62	55
KLR-0050-L3	12,7	9,02	95,68	1,68	2,84	82,4
KLR-0062-L2	15,88	11,3	89	1,5	2,92	62,5
KLR-0062-L3	15,88	11,3	133,5	1,73	3,15	93,6
KLR-0075-L2	19,05	13,28	124,6	1,83	3,58	71,2
KLR-0075-L3	19,05	13,28	186,9	2,08	3,84	106,8
KLR-0087-L2	22,23	15,88	142,4	1,88	3,38	95,2
KLR-0087-L3	22,23	15,88	213,6	2,18	3,68	142,8
KLR-0100-L2	25,4	18,82	160,2	1,88	4,83	54,3
KLR-0100-L3	25,4	18,82	240,3	2,18	5,13	81,4
KLR-0112-L2	28,58	20,5	178	2,34	4,17	96,6
KLR-0112-L3	28,58	20,5	267	2,69	4,52	145,1
KLR-0125-L2	31,75	23,39	195,8	2,39	4,19	108,9
KLR-0125-L3	31,75	23,39	293,7	2,79	4,6	163,3
KLR-0137-L2	34,93	26,24	213,6	2,39	5,16	77,4
KLR-0137-L3	34,93	26,24	320,4	2,79	5,56	115,9
KLR-0150-L2	38,1	28,85	231,4	2,44	5	90,5
KLR-0150-L3	38,1	28,85	347,1	2,9	5,46	135,6
KLR-0162-L2	41,28	31,72	249,2	2,44	6,1	68,1
KLR-0162-L3	41,28	31,72	373,8	2,9	6,55	102,2
KLR-0175-L2	44,45	35,31	267	2,44	4,04	166,4
KLR-0175-L3	44,45	35,31	400,5	2,9	4,5	249,6
KLR-0187-L2	47,63	38,28	284,8	2,44	4,6	131,3
KLR-0187-L3	47,63	38,28	427,2	2,9	5,05	196,9
KLR-0200-L2	50,8	41,3	302,6	2,97	4,11	262
KLR-0200-L3	50,8	41,3	453,9	3,58	4,72	392,9
KLR-0212-L2	53,98	44,27	320,4	2,97	4,47	213,2
KLR-0212-L3	53,98	44,27	480,6	3,58	5,08	319,7
KLR-0225-L2	57,15	47,32	338,2	2,97	4,9	175,7
KLR-0225-L3	57,15	47,32	507,3	3,58	5,51	263,6
KLR-0237-L2	60,33	49,89	356	2,97	5,18	160,1
KLR-0237-L3	60,33	49,89	534	3,58	5,79	240,3
KLR-0250-L2	63,5	51,92	373,8	2,97	5,33	158,7
KLR-0250-L3	63,5	51,92	560,7	3,58	5,94	238,2
KLR-0262-L2	66,68	54,84	391,6	2,97	5,87	134,6
KLR-0262-L3	66,68	54,84	587,4	3,58	6,48	202
KLR-0275-L2	69,85	57,94	409,4	3,53	5,21	242,2
KLR-0275-L3	69,85	57,94	614,1	4,29	5,97	363,3
KLR-0287-L2	73,03	61,01	427,2	3,53	5,59	208,6
KLR-0287-L3	73,03	61,01	640,8	4,29	6,35	312,7
KLR-0300-L2	76,2	63,98	445	3,53	5,99	180,8
KLR-0300-L3	76,2	63,98	667,5	4,29	6,76	271,3
KLR-0312-L2	79,38	66,8	462,8	3,53	6,45	157,9
KLR-0312-L3	79,38	66,8	694,2	4,29	7,21	236,6
KLR-0325-L2	82,55	67,87	480,6	3,53	6,12	185,3
KLR-0325-L3	82,55	67,87	720,9	4,29	6,88	277,9
KLR-0337-L2	85,73	70,89	498,4	3,53	6,58	163,1
KLR-0337-L3	85,73	70,89	747,6	4,29	7,34	244,5
KLR-0350-L2	88,9	73,86	516,2	3,53	7,11	144,2
KLR-0350-L3	88,9	73,86	774,3	4,29	7,87	216,3
KLR-0362-L2	92,08	76,86	534	3,53	7,7	128,1
KLR-0362-L3	92,08	76,86	801	4,29	8,46	192,2
KLR-0375-L2	95,25	79,78	551,8	3,53	8,36	114,5
KLR-0375-L3	95,25	79,78	827,7	4,29	9,12	171,7
KLR-0387-L2	98,43	82,68	569,6	3,53	9,07	102,6
KLR-0387-L3	98,43	82,68	854,4	4,29	9,83	153,8
KLR-0400-L2	101,6	86,94	587,4	3,53	5,49	301,5
KLR-0400-L3	101,6	86,94	881,1	4,29	6,25	452,2

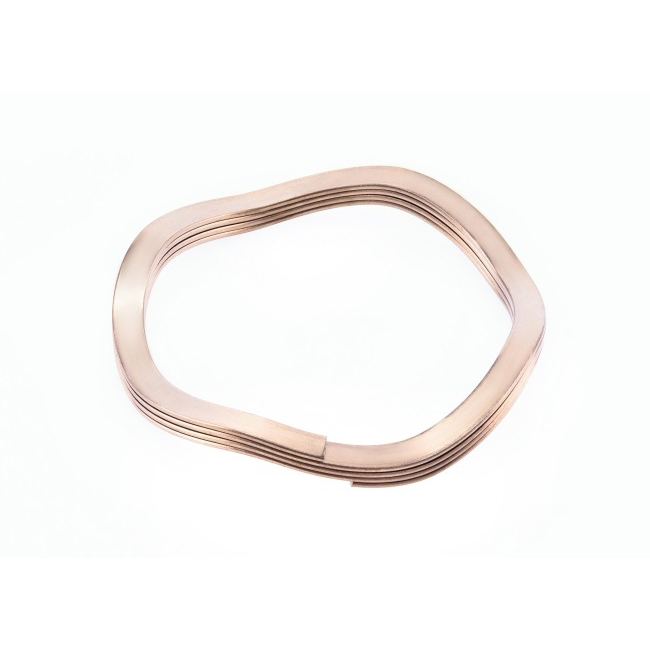

įdėtosios banginės spyruoklės KLR serijos su labai geru stabilumu

Įdėtosios banginės spyruoklės, taip pat žinomos kaip daugiasluoksnės smailės banginės spyruoklės, yra įdėtosios (lygiagrečios) banginės spyruoklės tipas.

Aprašymas
Techniniai parametrai

Aprašymas

Įterptosios banginės spyruoklėsyra aukštos kokybės, daugiasluoksnės spyruoklės, sukurtos siekiant užtikrinti didelę jėgą ir tikslias spyruoklės charakteristikas, ypač tais atvejais, kai erdvė yra ribota. Šių spyruoklių struktūrą sudaro 3–5 bangos aktyvių spiralių ir keletas tiesiogiai susiliečiančių sluoksnių, todėl jos sukuria jėgą, proporcingą spiralių skaičiui, todėl daugeliu atvejų jos yra idealios disko spyruoklių pakaitalos.

Daugiasluoksnė konstrukcija:Sluoksnių viršūnės konfigūracija leidžia viršutinių spiralių apatiniam paviršiui liestis su apatinių spiralių viršutiniu paviršiumi, maksimaliai padidindama jėgos išėjimą ir išlaikydama tikslias spyruoklės savybes.
Didelė jėga:Sukuriama jėga yra proporcinga bendram spiralių skaičiui, todėl kompaktiškame plote galima sukurti didelę jėgą.
Medžiagų pasirinkimas:Galima rinktis iš įvairių medžiagų ir apdailos variantų, dažniausiai naudojamas nerūdijantis plienas, pasižymintis puikiu tempiamuoju stiprumu, atsparumu nuovargiui, atsparumu korozijai ir veikimu iki 200 °C temperatūroje.
Tikslios charakteristikos:Išlaiko pastovią spyruoklės konstantą ir patikimą veikimą net ribotoje ašinėje ar radialinėje erdvėje.
Ilgaamžiškumas:Atsparus korozijai ir nusidėvėjimui, užtikrinantis ilgą tarnavimo laiką ir stabilią išvaizdą sudėtingomis sąlygomis.

Slėgio ribojimo vožtuvai
Paviršiaus sandarikliai
Slydimo sankabos
Guolių įtempimas:Pašalina guolio nuokrypį ir vibraciją, sumažina triukšmą, pagerina sklandumą ir guolio tarnavimo laiką.
Elektros jungtys
Kitos kompaktiškos mechaninės sistemos, kurioms reikalinga tiksli spyruoklės jėga ir minimalus erdvės naudojimas

Techniniai parametrai

Prekės Nr.	Veikia Skersmens skylė (mm)	Veleno skersmuo (mm)	Apkrova (N)	Darbinis aukštis (mm)	Laisvasis aukštis (mm)	Pavaros koeficientas (N/mm)
KLR-0050-L2	12,7	9,02	62,3	1,47	2,62	55
KLR-0050-L3	12,7	9,02	95,68	1,68	2,84	82,4
KLR-0062-L2	15,88	11,3	89	1,5	2,92	62,5
KLR-0062-L3	15,88	11,3	133,5	1,73	3,15	93,6
KLR-0075-L2	19,05	13,28	124,6	1,83	3,58	71,2
KLR-0075-L3	19,05	13,28	186,9	2,08	3,84	106,8
KLR-0087-L2	22,23	15,88	142,4	1,88	3,38	95,2
KLR-0087-L3	22,23	15,88	213,6	2,18	3,68	142,8
KLR-0100-L2	25,4	18,82	160,2	1,88	4,83	54,3
KLR-0100-L3	25,4	18,82	240,3	2,18	5,13	81,4
KLR-0112-L2	28,58	20,5	178	2,34	4,17	96,6
KLR-0112-L3	28,58	20,5	267	2,69	4,52	145,1
KLR-0125-L2	31,75	23,39	195,8	2,39	4,19	108,9
KLR-0125-L3	31,75	23,39	293,7	2,79	4,6	163,3
KLR-0137-L2	34,93	26,24	213,6	2,39	5,16	77,4
KLR-0137-L3	34,93	26,24	320,4	2,79	5,56	115,9
KLR-0150-L2	38,1	28,85	231,4	2,44	5	90,5
KLR-0150-L3	38,1	28,85	347,1	2,9	5,46	135,6
KLR-0162-L2	41,28	31,72	249,2	2,44	6,1	68,1
KLR-0162-L3	41,28	31,72	373,8	2,9	6,55	102,2
KLR-0175-L2	44,45	35,31	267	2,44	4,04	166,4
KLR-0175-L3	44,45	35,31	400,5	2,9	4,5	249,6
KLR-0187-L2	47,63	38,28	284,8	2,44	4,6	131,3
KLR-0187-L3	47,63	38,28	427,2	2,9	5,05	196,9
KLR-0200-L2	50,8	41,3	302,6	2,97	4,11	262
KLR-0200-L3	50,8	41,3	453,9	3,58	4,72	392,9
KLR-0212-L2	53,98	44,27	320,4	2,97	4,47	213,2
KLR-0212-L3	53,98	44,27	480,6	3,58	5,08	319,7
KLR-0225-L2	57,15	47,32	338,2	2,97	4,9	175,7
KLR-0225-L3	57,15	47,32	507,3	3,58	5,51	263,6
KLR-0237-L2	60,33	49,89	356	2,97	5,18	160,1
KLR-0237-L3	60,33	49,89	534	3,58	5,79	240,3
KLR-0250-L2	63,5	51,92	373,8	2,97	5,33	158,7
KLR-0250-L3	63,5	51,92	560,7	3,58	5,94	238,2
KLR-0262-L2	66,68	54,84	391,6	2,97	5,87	134,6
KLR-0262-L3	66,68	54,84	587,4	3,58	6,48	202
KLR-0275-L2	69,85	57,94	409,4	3,53	5,21	242,2
KLR-0275-L3	69,85	57,94	614,1	4,29	5,97	363,3
KLR-0287-L2	73,03	61,01	427,2	3,53	5,59	208,6
KLR-0287-L3	73,03	61,01	640,8	4,29	6,35	312,7
KLR-0300-L2	76,2	63,98	445	3,53	5,99	180,8
KLR-0300-L3	76,2	63,98	667,5	4,29	6,76	271,3
KLR-0312-L2	79,38	66,8	462,8	3,53	6,45	157,9
KLR-0312-L3	79,38	66,8	694,2	4,29	7,21	236,6
KLR-0325-L2	82,55	67,87	480,6	3,53	6,12	185,3
KLR-0325-L3	82,55	67,87	720,9	4,29	6,88	277,9
KLR-0337-L2	85,73	70,89	498,4	3,53	6,58	163,1
KLR-0337-L3	85,73	70,89	747,6	4,29	7,34	244,5
KLR-0350-L2	88,9	73,86	516,2	3,53	7,11	144,2
KLR-0350-L3	88,9	73,86	774,3	4,29	7,87	216,3
KLR-0362-L2	92,08	76,86	534	3,53	7,7	128,1
KLR-0362-L3	92,08	76,86	801	4,29	8,46	192,2
KLR-0375-L2	95,25	79,78	551,8	3,53	8,36	114,5
KLR-0375-L3	95,25	79,78	827,7	4,29	9,12	171,7
KLR-0387-L2	98,43	82,68	569,6	3,53	9,07	102,6
KLR-0387-L3	98,43	82,68	854,4	4,29	9,83	153,8
KLR-0400-L2	101,6	86,94	587,4	3,53	5,49	301,5
KLR-0400-L3	101,6	86,94	881,1	4,29	6,25	452,2
