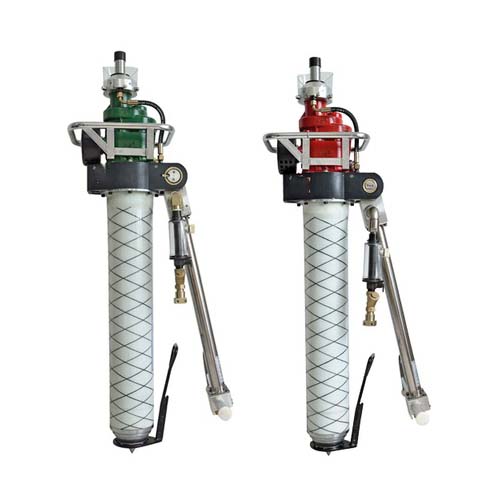

pneumatinė inkaro gręžimo platforma

pneumatinė ankerio gręžimo įranga tunelių kasimui ir kasybai

Pneumatinė ankerio gręžimo įranga yra varoma suslėgtu oru ir specialiai suprojektuota uolienų tvirtinimui ir stiprinimui požeminiuose projektuose, pvz., tuneliuose, kasyklose ir keliuose. Ji pasižymi kompaktiška konstrukcija, lengvu valdymu, vidiniu saugumu ir dideliu pritaikomumu.

Susisiekite su mumis
Aprašymas

Pneumatinė ankerio gręžimo įranga

Pneumatinė ankerio gręžimo įranga yra labai efektyvus gręžimo įrenginys, varomas suslėgtu oru, specialiai sukurtas atraminėms operacijoms anglies kasyklų keliuose ir vidutinio kietumo uolienose. Ji gali gręžti ankerio varžtų ir kabelių skyles, taip pat maišyti, montuoti ir tvirtinti dervos kasetės ankerio varžtus. Naudojant šią įrangą, ankerio varžtų montavimas ir pirminis priveržimas gali būti atlikti vienu žingsniu, be papildomų įrankių.

Pagrindinės pneumatinės ankerinės gręžimo platformos savybės

  • Kompaktiška konstrukcija ir nedidelis svoris, lengva nešti ir valdyti, tinka darbui ribotoje erdvėje.
  • Įrengta aukštos kokybės pneumatinis variklis ir sklandi pavarų dėžė, užtikrinanti didelę galią, tylų veikimą ir vidinę apsaugą nuo sprogimų.
  • Didelis sukimo momentas ir greitas sukimosi greitis atitinka efektyvaus gręžimo ir greito montavimo reikalavimus.
  • Paprasta kasdienė priežiūra, mažas gedimų dažnis ir išskirtinis patvarumas, todėl tinka ilgalaikiam nepertraukiamam darbui.

Taikymo sritys

Pneumatinė ankerio gręžimo įranga plačiai naudojama anglies kasyklų keliuose, tunelių atramose ir ankerio varžtų/kabelių konstrukcijose uolų keliuose. Ji ypač tinka požeminei aplinkai, kuriai keliami aukšti apsaugos nuo sprogimų reikalavimai ir kurioje darbo erdvė yra ribota, veiksmingai pagerindama ankerio varžtų montavimo efektyvumą ir saugumą.

Techniniai parametrai
pneumatinė ankerinė gręžimo įranga tunelių kasimui ir kasybai
Elementas Vienetas TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3,6 TB-130-4,2
Darbinis oro slėgis Mpa 0,4 0,4–0,63 0,4–0,63 0,4–0,63 0,4–0,63
Nominali sukimosi greitis r/min 220 206 240 265 310
Nominali sukimo jėga N.m 120 130 130 130 130
Sustojimo sukimo momentas N.m 210 220 260 220 280
Sukimosi greitis be apkrovos r/min ≥560 ≥560 ≥540 ≥580 ≥720
Maksimali išėjimo galia kW 2,7 2,8 3 3,6 4
Oro suvartojimas kubiniai metrai per minutę 4,4 4,5 5 5 6,5
Maksimali trauka kN 8 8 8 8 7,9
Nuotekų vandens slėgis Mpa 0,6 0 0 0,6 0,6–1,2
Triukšmas dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
Gręžtuvo uodegos jungties dydis mm S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
Ankro gręžimo įrenginio modelio numeris A tipo B tipo C tipas Pastaba: Kiti gręžimo įrenginių aukščiai gali būti pritaikyti pagal anglies kasyklos kelio aukštį.
Maksimalus visos mašinos aukštis mm 2457 3057±50 3657±50
Minimalus visos mašinos aukštis mm 1126±50 1276±50 1426±50
Svoris Kg 47 50 57
