apvalios vielos banginės spyruoklinės poveržlės

apvalios vielos banginės spyruoklės kw serija pramonei

Apvalios vielos banginės spyruoklinės poveržlės yra banginių spyruoklinių poveržlių tipas, pagamintas iš apvalios skerspjūvio vielos.

Susisiekite su mumis
Aprašymas

Apvalios vielos banginės spyruoklėsyra tiksliai sukonstruotos poveržlės, pagamintos iš apvalios skerspjūvio plieninės vielos, skirtos didelėms apkrovoms su tikslia, nuspėjama spyruoklės standumu. Jų unikali banguota forma užtikrina patikimą elastingumą ir išankstinį įtempimą įvairiose mechaninėse jungtyse, todėl jos idealiai tinka sudėtingoms inžinerinėms reikmėms.

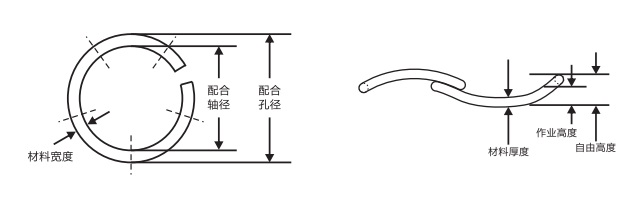

round wire wave spring washers

Apvalios vielos banguotosios spyruoklinės poveržlės

Pagrindinės savybės ir privalumai

  • Puikus elastingumas:Speciali banguota struktūra užtikrina ilgalaikį elastingumą, teikia pastovią įtempimą ir patikimą veikimą esant apkrovai.
  • Vibracijos slopinimas:Veiksmingai sugeria vibraciją ir smūgius, padeda sumažinti triukšmą ir prailgina įrangos tarnavimo laiką.
  • Vienodas slėgio pasiskirstymas:Bangos formos konstrukcija užtikrina tolygų slėgį ant kontaktinio paviršiaus, sumažindama lokalizuotą įtampą ir padidindama patikimumą.
  • Ilgaamžiškumas:Pagamintos iš aukšto atsparumo medžiagų, tokių kaip nerūdijantis plienas ar legiruotas plienas, šios poveržlės pasižymi išskirtiniu atsparumu korozijai ir nusidėvėjimui, todėl tinka ilgalaikiam naudojimui.
  • Pritaikomumas:Tinka naudoti aukštoje temperatūroje, didelėje drėgmėje ir korozinėse aplinkose, todėl idealiai tinka įvairioms pramoninėms reikmėms.
  • Nuspėjamas spyruoklės standumas:Užtikrina panašų apkrovą kaip diskinės spyruoklės, tačiau yra tikslesnės ir nuoseklesnės spyruoklės standumo atžvilgiu.

Pritaikymas

  • Mechaniniai sujungimai, kuriems reikalingas elastingas išankstinis įtempimas ir vibracijos slopinimas
  • Automobilių, aviacijos ir pramoninė įranga
  • Surinkimo sprendimai aukštoje temperatūroje ar korozinėse aplinkose

Rinkitės apvalias vielines bangines spyruoklės poveržles, jei reikalingas tikslus apkrovos valdymas, puikus vibracijos slopinimas ir išskirtinis patvarumas. Jų pažangi konstrukcija užtikrina optimalų veikimą ir patikimumą net sudėtingiausiomis sąlygomis.

Techniniai parametrai
Prekės Nr. Veikia
Skylės skersmuo (mm)		 Išvalomas veleno
skersmuo (mm)		 Apkrova (N) Darbinis aukštis (mm) Laisvasis aukštis (mm) Pavaros koeficientas (N/mm)
KW-0050 12,7 10,36 155,6 1,3 1,57 612,5
KW-0062 15,88 13,13 222,3 1,63 1,96 673,1
KW-0075 19,05 15,95 311,2 1,93 2,34 765,6
KW-0087 22,23 18,8 355,6 2,18 2,64 777,7
KW-0100 25,4 21,72 400,1 2,41 2,95 750,1
KW-0112 28,58 24,56 444,5 2,59 3,23 700
KW-0125 31,75 27,46 489 2,79 3,51 687,6
KW-0137 34,93 31,06 533,4 2,41 3,07 807,6
KW-0150 38,1 34,01 577,9 2,59 3,25 875
KW-0162 41,28 36,68 622,3 2,79 3,48 907,4
KW-0175 44,45 39,73 666,8 2,87 3,66 846,8
KW-0187 47,63 42,72 711,2 3,02 3,94 777,7
KW-0200 50,8 45,8 755,7 3,15 4,19 725,6
KW-0212 53,98 48,41 800,1 3,28 4,11 954,6
KW-0225 57,15 51,38 844,6 3,45 4,27 1039,2
KW-0237 60,33 54,38 889 3,58 4,52 945,9
KW-0250 63,5 57,43 933,5 3,66 4,7 896,4
KW-0262 66,68 60,3 977,9 3,89 5,16 770
KW-0275 69,85 63,42 1022,4 3,91 5,38 694,1
KW-0287 73,03 66,5 1066,8 4,01 5 807,6
KW-0300 76,2 70,28 1111,3 3,58 4,55 1151,3
KW-0312 79,38 73,1 1155,7 3,66 4,67 1137,5
KW-0325 82,55 76 1200,2 3,89 4,83 1277
KW-0337 85,73 79,12 1244,6 3,91 4,95 1195,1
KW-0350 88,9 82,19 1289,1 4,01 5,1 1180,2
KW-0362 92,08 85,24 1333,5 4,09 5,23 1166,7
KW-0375 95,25 88,27 1378 4,22 5,38 1179,3
KW-0387 98,43 91,31 1422,4 4,32 5,28 1473,7
KW-0400 101,6 94,44 1466,9 4,32 5,72 1050
KW-0412 104,78 97,21 1489,1 4,45 5,61 1274,5
KW-0425 107,95 100,28 1533,5 4,52 5,72 1284,5
KW-0437 111,13 103,2 1555,8 4,75 6 1155,7
KW-0450 114,3 106,3 1600,2 4,75 6,27 1050
KW-0462 117,48 109,47 1622,4 4,75 6,43 967,8
KW-0475 120,65 112,55 1666,9 4,83 6,53 979,5
KW-0487 123,83 115,7 1689,1 4,83 6,71 898,6
KW-0500 127 118,67 1733,6 4,95 6,73 974,9
KW-0512 130,18 121,21 1778 5,08 6,96 945,9
KW-0525 133,35 124,28 1822,5 5,18 7,09 956,7
KW-0537 136,53 127,94 1866,9 4,75 6,22 1267,2
KW-0550 139,7 131,11 1911,4 4,75 6,38 1175,8
KW-0562 142,88 134,19 1955,8 4,83 6,22 1400
KW-0575 146,05 137,31 2000,3 4,83 6,38 1291
KW-0587 149,23 140,31 2044,7 5 6,65 1238,5
KW-0600 152,4 143,36 2089,2 5,08 6,81 1209,6
