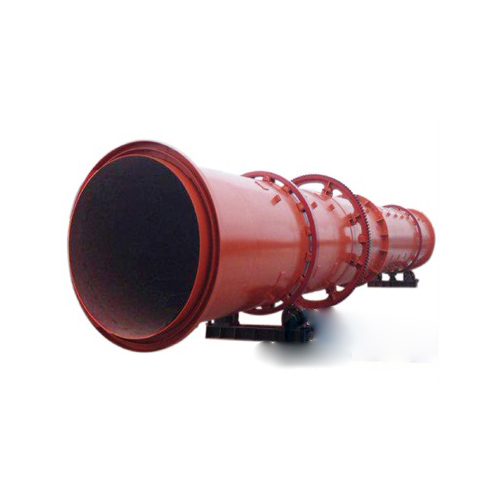

šlako rotacinė džiovyklė

šlako rotacinė džiovyklė su karšto oro įranga ir greičio mažintuvu

Šlako rotacinė džiovykla susideda iš rotacinio cilindro, indukcinės traukos įrangos, dispersinės įrangos, kėlimo plokštės, perdavimo įtaiso, sandarinimo įtaiso, karšto oro įrangos, reduktoriaus ir kitų dalių.

Susisiekite su mumis
Aprašymas

Šlako rotacinės džiovyklos apžvalga

Šlako rotacinė džiovykla yra įranga, skirta specialiai šlako ir kitų medžiagų džiovinimui. Per besisukantį cilindrą drėgnos medžiagos visiškai susiliečia su aukštos temperatūros karštu oru, naudojant šilumą medžiagos drėgmei išgarinti ir pasiekti efektyvų džiovinimą. Šlako rotacinė džiovykla plačiai naudojama geležies ir plieno lydymui, kalcio karbido šlakui, kalkakmeniui, upės smėliui, kvarco smėliui ir kitų tipų medžiagų džiovinimo apdorojimui.

Šlako rotacinės džiovyklos veikimo principas

  1. Pripildymas ir transportavimas:Šlakas transportuojamas į bunkerį juostiniu konvejeriu arba kaušiniu elevatoriumi, tada patenka į džiovyklos padavimo galą. Padavimo vamzdis yra nuožulnesnis nei natūralus medžiagos nuolydis, todėl medžiaga patenka į džiovyklą sklandžiai.
  2. Medžiagos džiovinimo procesas:Džiovyklos cilindras yra šiek tiek pakreiptas; medžiaga patenka iš viršutinės dalies ir liečiasi su šilumos nešikliu (pavyzdžiui, karštu oru arba dūmų dujomis) šilumos mainams. Cilindrui sukantis, medžiaga juda pagal jo nuolydį. Drėgmė išgaruoja, kai drėgna medžiaga liečiasi su karštu oro srautu, o išdžiovinta medžiaga išmetama iš išmetimo galo.
  3. Šilumos perdavimas ir medžiagos kaitinimas:Pakėlimo plokštės cilindro vidinėje sienoje pakelia ir išsklaido medžiagą, padidindamos jos sąlyčio su oro srautu plotą, taip pagerindamos džiovinimo greitį. Po džiovinimo šilumos nešiklis perneša dulkes ir daleles, kurios yra apdorojamos cikloniniu dulkių surinkėju, maišiniu filtru arba drėgnuoju dulkių surinkėju, siekiant sumažinti išmetamųjų teršalų kiekį.

Šlako rotacinės džiovyklos taikymo sritys

  1. Geležies ir plieno lydymo pramonė: geležies ir plieno lydymo procese susidariusios šlakos džiovinimas
  2. Statybinių medžiagų pramonė: kalkakmenio, molio, upės smėlio, kvarco smėlio ir kt. džiovinimas.
  3. Chemijos pramonė: kalcio karbido šlako, vandens šlako ir panašių medžiagų džiovinimas
  4. Kitos pramonės šakos: įvairių didelio drėgnumo, didelio klampumo medžiagų tvarkymas, siekiant patenkinti skirtingus įmonių džiovinimo poreikius

Šlako rotacinės džiovyklos privalumai

  1. Didelis efektyvumas ir energijos taupymas: naudoja pasroviui džiovinimo režimą, kai medžiagos ir karštas oras juda ta pačia kryptimi, užtikrinant didelį šilumos mainų efektyvumą. Žemesnė džiovyklos išėjimo temperatūra veiksmingai sumažina energijos suvartojimą, anglies suvartojimas sumažėja apie 20 %, o bendros džiovinimo išlaidos sumažėja.
  2. Stiprus atsparumas perkrovai: suprojektuota dirbti perkrovos sąlygomis, leidžiant dirbti nepertraukiamai esant didelei apkrovai, didelės talpos ir didelio patikimumo.
  3. Naujoviškas konstrukcijos dizainas: vidinė konstrukcija neleidžia medžiagoms prilipti prie cilindro sienelių, sustiprina valymą ir šilumos laidumą bei sumažina priežiūros dažnumą.
  4. Aukšto efektyvumo dulkių šalinimo sistema: nauji padavimo ir iškrovimo įrenginiai išsprendžia užsikimšimo ir medžiagų grįžimo problemas, užtikrina nepertraukiamą ir tolygų padavimą, sumažina dulkių šalinimo sistemos apkrovą ir pagerina darbo aplinką.
  5. Pritaikoma: darbo parametrai gali būti reguliuojami, kad atitiktų skirtingo dydžio dalelių ir drėgnumo lygio šlako džiovinimo reikalavimus, užtikrinant didelį lankstumą.
  6. Paprasta priežiūra: vietoj tradicinių liejinių plieninių krumplių naudojami keičiami krumpliai su kaiščiais, todėl sutaupoma investicijų išlaidų ir žymiai sumažėja priežiūros laikas bei remonto išlaidos.
