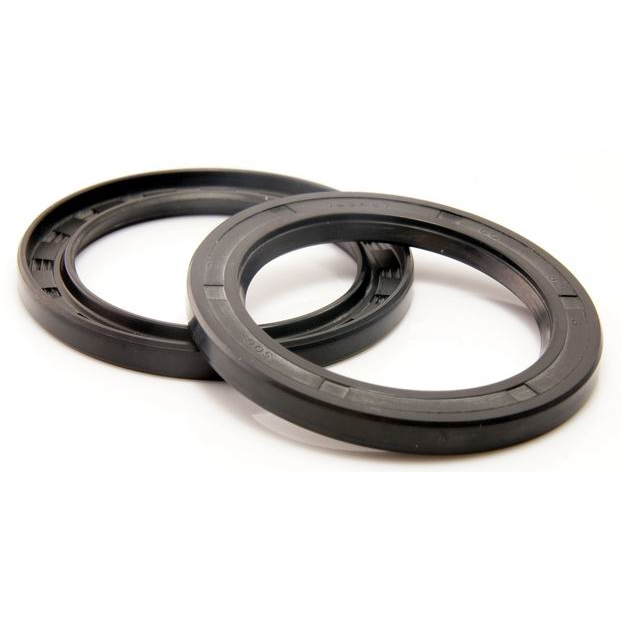

TC tipo dvigubo lūpų simmerring alyvos sandariklis, skirtas varikliams ir aukštai temperatūrai

TC tipo skeletinis alyvos sandariklis, periferinė guma, vidinis pilnas paketas, dvigubo lūpų tipo alyvos sandariklis su spyruokle viduje, taip pat žinomas kaip lūpų sandariklio žiedas. Tai vienas iš įprastų standartinių skeletinių alyvos sandariklių modelių, taip pat žinomas kaip lūpų sandariklis, standartinių dalių alyvos sandariklis. Jis priklauso rotaciniams alyvos sandarikliams, kurie naudojami sandarinimui alyvoje ir dulkėtose vietose, atlaikant slėgį iki 0,03 MPa (0,3 kgf/m²), ir yra plačiai naudojamas. Pagal skirtingą terpės, slėgio ir temperatūros naudojimą, pasirinkite skirtingą medžiagą. Įprastos medžiagos yra: butilo gumos skeletinis alyvos sandariklis, fluoro gumos skeletinis alyvos sandariklis, silikono skeletinis alyvos sandariklis ir pan.

1. Savybės:
   • Aukštos sandarinimo savybės: TC tipo alyvos sandarikliai suprojektuoti taip, kad užtikrintų puikias sandarinimo savybes ir apsaugotų nuo alyvos ar kitų skysčių nutekėjimo.
   • Didelis atsparumas dilimui: rėmo alyvos sandariklio kontaktinis paviršius paprastai yra pagamintas iš atsparios dilimui medžiagos, kuri pasižymi geru atsparumu dilimui.
   • Aukšta atsparumas temperatūrai: gali normaliai veikti aukštesnės temperatūros sąlygomis, tinka aukštos temperatūros aplinkai.
   • Geras atsparumas dulkėms: veiksmingai apsaugo nuo išorinių dulkių ir dalelių patekimo į įrangos vidų.
   • Atsparumas cheminėms medžiagoms: priklausomai nuo skirtingų medžiagų, kai kurie TC tipo alyvos sandarikliai taip pat gali atlaikyti tam tikrų cheminių medžiagų eroziją.
2. TC tipo skeletinio alyvos sandariklio struktūra daugiausia apima šias dalis:
   • Skeletas: naudojamas tepalinės sandariklio atraminei jėgai ir formos išlaikymo gebėjimui užtikrinti.
   • Sandariklio lūpa: daugiausia liečiasi su veleno paviršiumi ir užtikrina sandarumą, paprastai pagaminta iš elastingos medžiagos, pvz., Viton, Neoprene. Sandariklio lūpos konstrukcija užtikrina gerą sandarumą.
   • Dulkės lūpa: kai kurios TC tipo alyvos sandarikliai yra įrengti papildoma dulkių lūpa, kad dar labiau užkirstų kelią dulkių ir dalelių patekimui į sandarinimo zoną.
   • Pruožas: sandarinimo lūpos vidinėje pusėje paprastai yra mažas pružas, kuris palaiko sandarinimo lūpos ir veleno sąlyčio slėgį, taip užtikrinant sandarinimo efektą.
3. TC tipo skeletinio alyvos sandariklio veikimo principas pagrįstas šiais punktais:
   • Sandarinimo lūpos slėgis: sandarinimo lūpa suformuoja sandarinimo paviršių ant besisukančio veleno paviršiaus, užkertant kelią skysčių ar dujų nutekėjimui dėl trinties. Spyruoklės funkcija yra išlaikyti kontaktinį slėgį tarp sandarinimo lūpos ir veleno, kad būtų užtikrintas sandarinimo efektas.
   • Skeleto atrama: Skeletas suteikia struktūrinę atramą, leidžiančią sandarinimo lūpai išlikti teisingoje padėtyje ir išlaikyti formos stabilumą.
   • Apsauga nuo dulkių: apsauginė lūpa neleidžia išorinėms dalelėms patekti į sandarinimo zoną, taip prailgindama alyvos sandariklio tarnavimo laiką.

Medžiagos savybės ir taikymas

Skeleto tipo alyvos sandarikliai – TC butilo gumos alyvos sandarikliai:Išskirtinai geras atsparumas benzinui ir alifatinėms angliavandenilių alyvoms, nusileidžiantis tik polisulfido gumai, akrilatui ir fluoroelastomerui, ir pranašesnis už kitas bendrosios paskirties gumos. Geras atsparumas karščiui, geresnė sandarumas, atsparumas dilimui ir vandeniui, stipri sukibimo jėga. Trūkumai: prastas atsparumas šalčiui ir ozonui, mažas stiprumas ir elastingumas, prastas atsparumas rūgštims, prasta elektrinė izoliacija ir prastas atsparumas poliariniams tirpikliams. Temperatūros diapazonas: apie -25 °C iki +100 °C. Dažniausiai naudojami įvairių aliejui atsparių gaminių, pvz., žarnų, sandarinimo gaminių ir kt.

Skeleto tipo alyvos sandariklis – TC fluoroelastomerinis alyvos sandariklis:Aukštos temperatūros alyvos sandariklis, pasižymintis atsparumu aukštai temperatūrai; fluoroelastomerinis alyvos sandariklis, atsparus rūgštims ir šarmams, alyvai, alyvai atspari guma taip pat gali būti atspari aukštai temperatūrai alyvos sandariklyje; elektrinė izoliacija, mechaninės savybės, atsparumas cheminėms medžiagoms, atsparumas ozonui, atsparumas atmosferos senėjimui yra puikūs. Naudojimo temperatūros diapazonas: nuo -25 °C iki +250 °C. Trūkumai: prastas apdorojamumas, prastas atsparumas šalčiui, aukšta kaina, mažas elastingumas ir pralaidumas. Daugiausia naudojamas gynybos pramonėje orlaivių, raketų gamybai, atsparioms vakuumui, aukštai temperatūrai, cheminėms medžiagoms sandarinimo medžiagoms, žarnoms ar kitoms dalims ir automobilių pramonėje.

Skeleto tipo alyvos sandariklis – TC silikoninis alyvos sandariklis:Atsparus aukštai ir žemai temperatūrai, puiki elektrinė izoliacija, didelis atsparumas terminiam oksidavimui ir ozonui, taip pat atsparus aliejui, tirpikliams, chemikalams ir kt., todėl silikoninė guma gali būti naudojama įvairiose aliejinėse, rūgštinėse, cheminių tirpiklių aplinkose. Trūkumai: mažesnis mechaninis stipris, atsparumas aliejui, tirpikliams ir prastas atsparumas rūgštims ir šarmams, sunkiau vulkanizuoti, didesnė kaina. Naudojimo temperatūros diapazonas: nuo -55 °C iki +225 °C. Tuo tarpu dėl specialių silikoninės gumos alyvos sandariklio savybių jis plačiai naudojamas aviacijos, prietaisų, elektroninių ir elektros prietaisų, navigacijos, metalurgijos, mašinų, automobilių, medicinos ir sveikatos priežiūros bei kitose srityse.
