Name: be tranšėjos horizontalios kryptinės gręžimo mašina ≤10450 kN
Brand: beentools

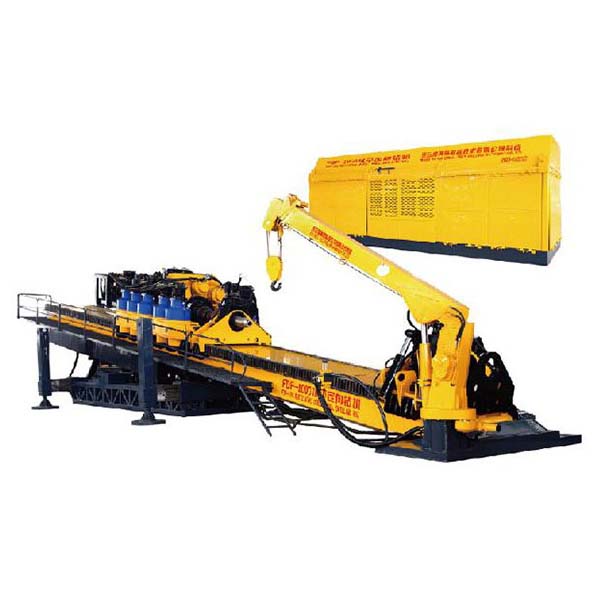

Be tranšėjos horizontalios kryptinės gręžimo mašina

Be tranšėjos horizontalios kryptinės gręžimo mašina yra efektyvus įrenginys, specialiai sukurtas požeminių vamzdynų ir kabelių montavimui. Ji leidžia atlikti kirtimo darbus sudėtingose aplinkose be kelio dangos kasimo, taip žymiai sumažinant žalą miesto paviršiams ir eismo sutrikimus.

Be tranšėjos horizontalios kryptinės gręžimo mašinos savybės

Naudoja aukštos kokybės hidraulines sistemas, derindama uždarąjį kontūrą ir atvirą apkrovai jautrią grandinę, siekiant padidinti bendrą efektyvumą.
Sukurta su atskirta struktūra – pagrindinis maitinimo blokas, pagrindinis korpusas ir operatoriaus kabina yra atskirti, kad būtų lengviau transportuoti ir išdėstyti statybvietėje.
Parametrai rodomi tiek mechaniniais matuokliais, tiek elektroniniais prietaisais, teikiant realaus laiko duomenis apie slėgį, sukimo momentą, greitį ir traukos/stūmimo jėgą, kad būtų lengva stebėti ir reguliuoti.
Įrengta nepriklausoma operatoriaus kabina su oro kondicionieriumi, užtikrinanti patogias darbo sąlygas bet kokiomis klimato sąlygomis.
Sąvaros įtaisas turi reguliuojamą tarpą, automatinį centravimą ir visą eigą apimantį fiksavimo mechanizmą, užtikrinantį tikslesnį, stabilesnį ir saugesnį veikimą.

Tranšėjos nekasantys horizontalaus gręžimo įrenginiai

Plačiai naudojama komunalinėje inžinerijoje, ryšių kabelių klojime, dujotiekių montavime ir vandentiekio vamzdynų statyboje. Ypač tinka požeminių vamzdynų statybai miesto keliuose, geležinkelio trasose, upėse ir kitose vietose, kur reikalingas neardomasis kirtimas.

be tranšėjos horizontalios kryptinės gręžimo mašina ≤10450 kN

Modelis

BL-1000

Variklio galia

Švedijos „Volvo“ 4x405KW

Maksimali trauka, traukos jėga

10450KN

Maksimalus traukos/vilkimo greitis

36 m/min (I pavara), 18 m/min (II pavara), 17 m/min (III pavara), 8,5 m/min (IV pavara)

Maksimalus sukimosi momentas

190000 N·m (I pavara), 95000 N·m (II pavara)

Veleno greitis

0–50 aps/min, 0–100 aps/min

Stiebo įėjimo kampas

8–16 laipsniai

Maksimalus sukimo momentas

210000 N·m

Maksimalus išsukimo sukimo momentas

420000 N·m

Tinkamas kranas

6,3 tonos

Maksimalus purvo siurblio srautas

3000 l/min (pasirenkama)

Maksimalus purvo siurblio slėgis

20 MPa

Gręžimo vamzdžio specifikacija

Ne daugiau kaip 10,5 m

be tranšėjos horizontalios kryptinės gręžimo mašina

Be tranšėjos horizontalios kryptinės gręžimo mašinos tinka efektyviam požeminių vamzdynų montavimui be kasimo darbų. Su traukos/stūmimo jėga ≤10450 kN jos užtikrina patikimą veikimą ir yra plačiai naudojamos miesto vamzdynų statyboje.
