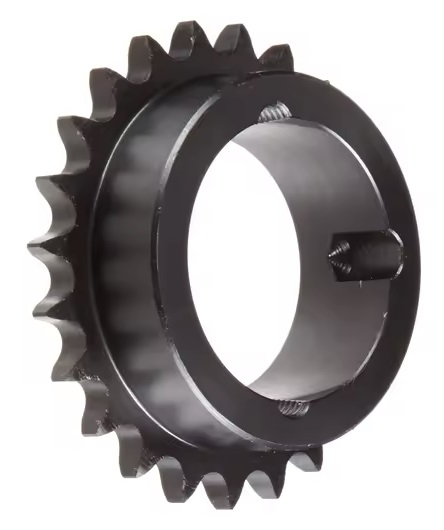

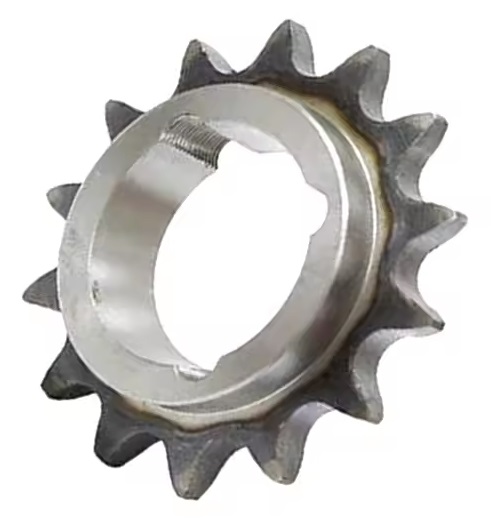

simplex kūginis fiksavimo krumpliaratis tipo B ISO standartinis grandynas

simplex kūginis fiksatorius, grandinės ratas tipo B, atitinkantis ISO standartą

Šioje konstrukcijoje naudojamas kūginis stebulės ir atitinkamas kūginis skylis, leidžiantis grandinę saugiai pritvirtinti prie veleno naudojant kūgines fiksavimo įvorės be tarpo.
Modelis: B tipo 20B-1 kūginis fiksavimo grandinės ratas
Medžiaga: C45, nerūdijantis plienas, grūdintas plienas ir kt.
Paviršiaus apdorojimas: grūdinti dantys, juodas oksidas, cinkuotas, elektroforezė ir kt.

20B-1 kūginė fiksavimo įvorėyra suprojektuota siekiant užtikrinti aukštą našumą ir ilgaamžiškumą galios perdavimo sistemose. Kūginė fiksavimo įvorė užtikrina mechaninį priveržimą tarp grandinės rato stebulės ir veleno, todėl jungtis yra tvirta ir patikima.

Pagrindinės savybės

Mechaninis sujungimas:Užtikrina saugų sujungimą, kad galios perdavimas būtų sklandus ir efektyvus.
Efektyvus veikimas:Sumažina energijos nuostolius ir pagerina bendrą sistemos efektyvumą.
Ilgesnis tarnavimo laikas:Tvirta konstrukcija sumažina priežiūros ir keitimo poreikį, taip sumažindama prastovų laiką ir išlaidas.
Tiksli dantų forma:Užtikrina optimalų grandinės sukibimą, sumažina trintį ir triukšmą, todėl veikimas yra sklandesnis.
Aukštos kokybės medžiagos:
- C45 plienas:Suderina stiprumą ir ekonomiškumą.
- Nerūdijantis plienas:Užtikrina puikų atsparumą korozijai atšiauriomis sąlygomis.
- Grūdintas plienas:Terminiškai apdorotas, kad būtų padidintas atsparumas nusidėvėjimui ir ilgaamžiškumas.

Techninės specifikacijos

ISO numeris:20B-1 (1 1/4“ x 3/4“)
Žingsnis:31,75 mm
Vidinis plotis:19,56 mm
Ritinio skersmuo:19,05 mm
Dantų plotis:18,5 mm
Ba:3,5 mm (spindulio plotis)
Rx:32 mm (min. danties spindulys)

Privalumai

Stiprus, patikimas sujungimas aukštos kokybės sistemoms
Mažesnė trintis, triukšmas ir priežiūros išlaidos
Įvairios medžiagos, pritaikytos skirtingoms aplinkoms
Pailgina grandinių ir grandinių tarnavimo laiką

Pasirinkite 20B-1 kūginę fiksavimo įvorę grandinei, jei norite užtikrinti aukščiausią patvarumą, efektyvumą ir patikimumą jūsų galios perdavimo sistemose.
