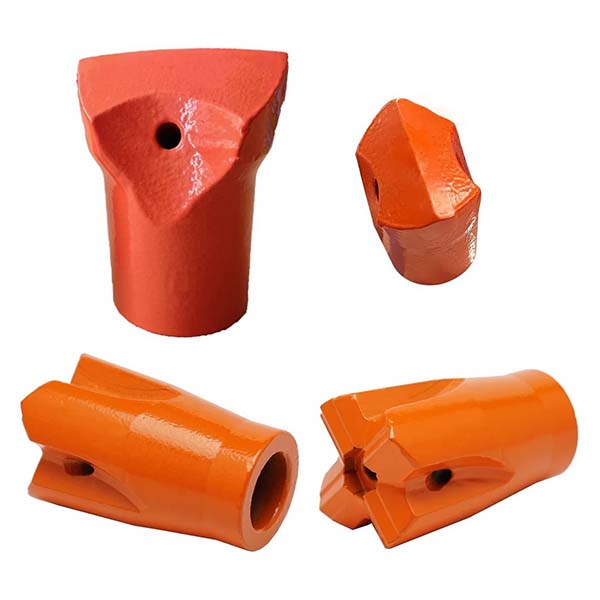

12 laipsnių kampu smailėjantis kaltinis grąžtas

12 laipsnių kampu smailėjantis kaltinis grąžtas, skirtas lengviesiems uolienų gręžimo įrenginiams

Ši kūginės formos grąžtų serija tinka ant bėgių montuojamoms pneumatinėms uolienų gręžimo mašinoms ir yra skirta lengviems gręžimo darbams, pavyzdžiui, kasyklų tvirtinimo ir sprogdinimo skylių gręžimui.

Susisiekite su mumis

Aprašymas
Techniniai parametrai

Aprašymas

Kūginio grąžto konstrukcija

Kūgio formos grąžto galvutė ir plieninis korpusas yra suformuoti iš vieno gabalo.

Grąžtų tipai

Dantis tipo gręžtuvas

Dantis tipo gręžtuvas gali tiksliai gręžti kietą uolą, o jo pjovimo briaunos yra suprojektuotos taip, kad įsiskverbtų į uolą ir suformuotų reikiamo skersmens ir gylio skyles.

Kryžminio tipo gręžtuvas

Kryžminio tipo gręžtuvas tinka vidutinio kietumo ir kietoms uoloms.

Techninės specifikacijos

Kūgio kampas:Galima rinktis 7 laipsnių, 11 laipsnių ir 12 laipsnių
Galvutės medžiaga:įterpti volframo karbido įdėklai
Grąžto korpuso medžiaga:aukšto stiprumo legiruotas plienas
Grąžtų grioveliai:išdėstyti tiesiai arba spirale palei grąžto korpusą, kad būtų pašalinami drožlės ir užtikrinama oro arba vandens cirkuliacija aušinimui
Galvutės konstrukcija:galima rinktis kaltinio tipo arba kryžminio tipo
Prijungimo tipas:kūginis
Skersmuo:galima rinktis iš 38 mm, 40 mm, 42 mm, 45 mm ir 50 mm
Svoris:nuo 0,3 kg iki 0,5 kg

Techniniai parametrai

12 laipsnių kūginis kaltinis grąžtas, skirtas lengviesiems uolienų gręžimo įrankiams
Kūginis grąžtas、Įdėklas	D		Įdėklas H x T	Kūginis	Užsakymo numeris	Svoris kg
Kūginis grąžtas、Įdėklas	mm	coliai	Įdėklas H x T	Kūginis	Užsakymo numeris	Svoris kg
Dantis	38	1 1/2	13 x 9 mm	7 laipsniai	B118-3813-2710	0,3
			15 x 10 mm		B118-3815-2710	0,3
			17 x 10 mm		B118-3817-2710	0,4
	40	1 9/16	13 x 9 mm	7 laipsniai	B118-4013-2710	0,3
			15 x 10 mm		B118-4015-2710	0,4
			17 x 10 mm		B118-4017-2710	0,4
	42	1 5/8	15 x 10 mm	7 laipsniai	B118-4215-2710	0,4
Kryžminis	38	1 1/2	12 x 8 mm	7 laipsniai	B128-3812-2710	0,4
	40	1 9/16	12 x 8 mm		B128-4012-2710	0,4
	42	1 5/8	12 x 8 mm		B128-4212-2710	0,4
	45	1 3/4	12 x 8 mm		B128-4512-5710	0,5
	50	1 31/32	12 x 10 mm		B128-5012-5710	0,5
	38	1 1/2	12 x 8 mm	12 laipsnių	B128-3812-2210	0,4
	40	1 9/16	12 x 8 mm	12 laipsnių	B128-4012-2210	0,5
	38	1 1/2	12 x 8 mm	11 laipsnių	B128-3812-2110	0,4
	40	1 9/16	12 x 8 mm	11 laipsnių	B128-4012-2110	0,5
