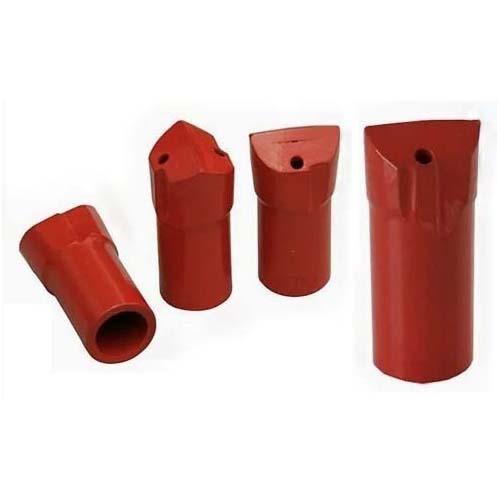

Name: 7 laipsnių kūginis kaltinis grąžtas su volframo karbidu
Brand: beentools

Aprašymas

Pagrindinės savybės:

Šis kūginis grąžtas yra iškaltas iš 45CrNiMoV legiruoto plieno, todėl pasižymi didesniu tvirtumu ir veiksmingai apsaugo nuo 7 laipsnių kūginio kaltinio grąžto lūžimo.
Sukurtas su praplovimo angomis, kad būtų efektyviai pašalinami pjovimo atliekos, skysčiai ir oro burbuliukai, taip užkertant kelią užstrigimui.
7 laipsnių kūginis kampas užtikrina tvirtą sujungimą su kūginiais gręžimo strypais, garantuodamas efektyvų veikimą.

7 laipsnių kūginio kaltinio grąžto techninės specifikacijos

Grąžto skersmuo: 32 mm, 34 mm, 36 mm, 38 mm, 40 mm, 42 mm ir 43 mm
Volframo karbido įdėklai: 13×8 mm, 15×8 mm, 13×9 mm, 15×10 mm ir 17×10 mm
Kūgio kampas: 7 laipsniai
Svoris: nuo 0,2 kg iki 0,5 kg

Naudojimo rekomendacijos

Įsitikinkite, kad gręžtuvo kūgio skylė ir gręžimo strypo kūgis yra švarūs ir abu yra 7 laipsnių kūgio formos.
Įsitikinkite, kad yra pakankamas praplovimo vandens ir oro slėgis, kad būtų pašalinti gręžimo atliekos, skysčio likučiai ir oro burbuliukai bei atvėsintas gręžtuvas.
Leiskite grąžtui atvėsti natūraliai. Negalima jo aušinti šaltame vandenyje, kad išvengtumėte terminio įtrūkimo.
Jei kūginis paviršius yra nenormalus, nedelsiant iš naujo išgaląskite, kad išvengtumėte įtampos lūžio.
Gręžtuvo skersmuo turi atitikti gręžimo strypo reikalavimus.

Pagrindinės taikymo sritys

7 laipsnių kūginiai kaltiniai gręžtuvai plačiai naudojami mažų skylių sprogdinimo gręžimui požeminiuose kasyklose ir mažo skersmens gręžimui marmuro, granito ir žvyro gamyboje.

DUK (Dažnai užduodami klausimai)

Ar turėčiau rinktis kaltinį grąžtą ar mygtukinį grąžtą?

Kūginiai kaltiniai grąžtai tinka mažų skylių gręžimui minkštoje ir vidutinio kietumo uolienoje. Jie yra pigesni ir lengviau peršlifuoti pjovimo briauną. Kūginiai mygtukiniai grąžtai naudojami labai kietai arba labai abrazyvinei uolienai, pavyzdžiui, granitui. Jie užtikrina didesnį gręžimo efektyvumą ir ilgesnį tarnavimo laiką.

Ar turėčiau rinktis 7 laipsnių, 11 laipsnių ar 12 laipsnių kūginį grąžtą?

Kūginio grąžto kūginis kampas turi tiksliai atitikti naudojamos gręžimo strypo kūginį kampą. Jei nežinote tikslaus kūgio kampo, patikrinkite žymes ant savo gręžimo strypo ar įrangos arba išmatuokite strypo kūgio kampą, ilgį ir kotelių skersmenį. Naudojant netinkamą kūgio kampą, bus pažeistas grąžtas arba strypas. Paprastai 7 laipsnių kūginiai grąžtai naudojami lengviems, rankiniams uolienų gręžtuvams, pvz., YT24 arba Y26, daugiausia mažų skylių gręžimui.

Kokia yra 3 mm taisyklė, taikoma pakartotinai galandant kūginio formos kaltinius grąžtus?

Kai kūginio kaltinio gręžtuvo pjovimo briaunos nusidėvėjimo plokštumos plotis pasiekia 3 mm, volframo karbido briauna turi būti iš naujo išgaląsta. Tęsiant naudoti atbukusį gręžtuvą, padidės įtampa ant kaltinio gręžtuvo, o tai gali sukelti gręžtuvo lūžimą.

Ar šis kūginis kaltinis gręžtuvas gali būti naudojamas tiek su oro, tiek su vandens praplovimu?

Be abejo. 7 laipsnių kūginis kaltinis gręžtuvas yra suprojektuotas su praplovimo angomis, leidžiančiomis efektyviai pašalinti gręžimo atliekas, skysčių likučius ir oro burbuliukus, taip užkertant kelią gręžtuvo perkaitimui ar užstrigimui darbo metu.

Kaip galima užkirsti kelią karbido įdėklo iškritimui iš gręžimo antgalio?

Įsitikinkite, kad grąžto kūgio forma ir gręžimo strypas yra puikiai suderinti, kad būtų užtikrintas tvirtas sujungimas. Visada naudokite plovimo skystį ir niekada negręžkite sausai. Šios priemonės gali užkirsti kelią grąžto perkaitimui ir sumažinti karbido įdėklo iškritimo riziką darbo metu.

Techniniai parametrai 1

7 laipsnių kūginis kaltinis grąžtas su volframo karbidu
Kūginis grąžtas, įdėklas	D		Įdėklas H x T	Kūginis	Užsakymo numeris	Svoris kg
Kūginis grąžtas, įdėklas	mm	coliai	Įdėklas H x T	Kūginis	Užsakymo numeris	Svoris kg
Dantis	32	1 1/4	13 x 8	7 laipsniai	B118-3213-2710	0,2
	32	1 1/4	15 x 8	7 laipsniai	B118-3215-2710	0,2
	34	1 11/32	13 x 8	7 laipsniai	B118-3413-2710	0,3
	34	1 11/32	15 x 8	7 laipsniai	B118-3415-2710	0,3
	36	1 13/32	13 x 8	7 laipsniai	B118-3613-2710	0,3
	36	1 13/32	15 x 8	7 laipsniai	B118-3615-2710	0,3
	38	1 1/2	13 x 9	7 laipsniai	B118-3813-2710	0,3
			15 x 10		B118-3815-2710	0,3
			17 x 10		B118-3817-2710	0,4
	40	1 9/16	13 x 9	7 laipsniai	B118-4013-2710	0,3
			15 x 10		B118-4015-2710	0,4
			17 x 10		B118-4017-2710	0,4
	42	1 5/8	13 x 9	7 laipsniai	B118-4213-2710	0,4
			15 x 10		B118-4215-2710	0,4
			17 x 10		B118-4217-2710	0,5
	43	1 5/8	13 x 9	7 laipsniai	B118-4313-2710	0,4
			15 x 10		B118-4315-2710	0,4
			17 x 10		B118-4317-2710	0,5

Techniniai parametrai 2

Kūginio kaltinio grąžto ir kūginio mygtukinio grąžto palyginimas
Savybė	Kūginis kaltinis grąžtas	Kūginis mygtukinis grąžtas
Konstrukcija	Vienas pleišto formos karbido peilis	Keli pusrutulio arba kūgio formos karbido antgaliai
Tinkamiausias uolienos tipas	Minkštos iki vidutinio kietumo (pvz., kalkakmenis, smiltainis)	Kietos iki labai kietos ir abrazyvios (pvz., granitas, bazaltas, kvarcitas)
Gręžimo greitis	Labai greitas minkštoje uolienoje; žymiai sulėtėja kietoje uolienoje	Vienodai didelis gręžimo greitis įvairių uolienų tipuose
Skylės tiesumas	Linkusi nukrypti įtrūkusioje / suskilusioje uolienoje	Puikus stabilumas; tiesesnės, švaresnės skylės
Praplovimo efektyvumas	Vidutinis iki prasto: didesnės, plokštesnės atplaišos gali užkimšti įtrūkusioje uolienoje; daugiau atliekų peršlifavimo	Puikus: Mažesnės, vienodos atliekos + geresnis plovimo takų atidengimas → greitesnis atliekų pašalinimas, mažiau užsikimšimų, šaltesnis gręžtuvo veikimas
Priežiūra	Didelė: reikalingas dažnas peršlifavimas, kad būtų išlaikytas aštrus kraštas	Maža arba nereikia priežiūros; reikia daug rečiau šlifuoti
Pradinė kaina	Mažesnės: ekonomiškos mažos apimties arba riboto biudžeto projektams	Didesnės pradinės išlaidos, bet ilgesnis tarnavimo laikas ir mažesnės sąnaudos vienam metrui
Užstrigimo rizika	Didesnė rizika įtrūkusiose ar suskilusiose uolose	Mažesnė rizika dėl daugybės sąlyčio taškų ir geresnio praplovimo
