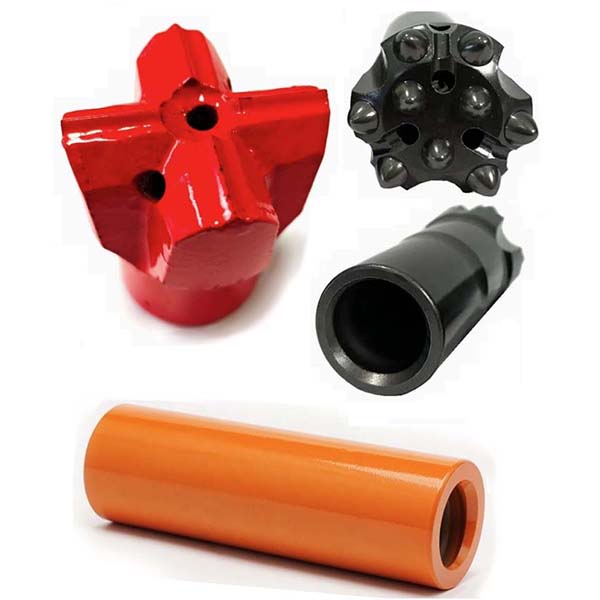

R32 sraigtinis kryžminis grąžtas ir jungiamoji mova

R32 tipo kryžminis gręžtuvas su sagomis ir jungiamasis įvorė, skirta šachtų kasimui

Name: R32 tipo kryžminis gręžtuvas su sagomis ir jungiamasis įvorė, skirta šachtų kasimui
Brand: beentools

Šios serijos R32 mygtukinės kryžminės gręžimo galvutės ir jungiamosios movos daugiausia naudojamos viršutinio plaktuko gręžimo darbams, paprastai kartu su hidrauliniu uolienų gręžtuvu. Viršutinio plaktuko gręžimo galvutės sujungiamos su gręžimo strypu per sriegius, kad būtų galima atlikti gręžimo darbus.

Susisiekite su mumis

Aprašymas

Produkto apžvalga

Šiame puslapyje daugiausia pristatomi R32 srieginiai mygtukiniai grąžtai, R32 srieginiai kryžminiai grąžtai ir jungiamosios movos, kurie plačiai naudojami tunelių gręžimo įrankiuose.

R32 srieginio mygtukinio grąžto techninės specifikacijos

Sujungimo sriegis:R32
Galvutės medžiaga:Volframo karbidas
Grąžto korpuso medžiaga:Aukšto atsparumo lydinys
Praplovimo grioveliai:Išdėstytos palei grąžtą, skirtos atliekų pašalinimui ir aušinimui
Galvutės konstrukcija:Sferiniai mygtukai
Skersmuo:43 mm, 45 mm, 51 mm ir kt.
Mygtuko kampas:30 laipsnių ir 35 laipsnių
Matuoklio mygtukai:5 x 10 mm, 6 x 10 mm ir kt.
Centriniai mygtukai:2 x 9 mm, 2 x 10 mm ir kt.
Svoris:0,6 kg – 1,0 kg
Galvutės gamybos procesas:Karšto montavimo technologija
Kiti gamybos procesai:Visiškas karburizavimo terminis apdorojimas, aukšto dažnio apdorojimas ir fosfatavimo apdorojimas

R32 srieginio kryžminio grąžto techninės specifikacijos

Prijungimo sriegis:R32
Galvutės medžiaga:Įterpti volframo karbido mygtukai
Grąžto korpuso medžiaga:Aukšto stiprumo legiruotas plienas
Praplovimo grioveliai:Išdėstyti palei grąžtą, skirti pašalinti atliekas, skysčius ir aušinimo medžiagą
Galvutės konstrukcija:Kryžminė
HxT:12 x 8 mm, 16 x 10 mm
Skersmuo:43 mm, 51 mm ir kt.
Svoris:0,8 kg – 1,1 kg

Sąvaros movos techniniai duomenys

Tipas:Vidurinis stabdys
Srieginis sujungimas:T38 ir R38
Ilgis:170 mm ir 190 mm
Skersmuo:55 mm
Medžiaga:Kalintas aukšto atsparumo legiruotas plienas
Gamybos procesas:Pilnas karburizacinis terminis apdorojimas
Svoris:1,8 kg ir 2,0 kg

Mygtuko antgalis

R32 srieginis sraigtinis antgalis
Srieginis antgalis, mygtukinis	D (mm)	D (coliai)	Mygtukų matuoklis	Mygtukų centras	Sagų matavimo kampas	Sriegis	Užsakymo numeris	Svoris (kg)
Mygtukas	43	1 11/16	5 x 10 mm	2 x 9 mm	30 laipsnių	R32	B173-4307-5403	0,6
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 laipsnių	R32	B173-4507-5403	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 laipsniai	R32	B173-4807-5405	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 laipsniai	R32	B173-5107-5405	1,2
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 laipsnių	R32	B173-4507-5463	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 laipsniai	R32	B173-4807-5465	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 laipsniai	R32	B173-5107-5465	1,2
Mygtukas	45	1 3/4	6 x 10 mm	2 x 9 mm	35 laipsniai	R32	B173-4508-5405	0,7
	48	1 7/8	6 x 10 mm	2 x 9 mm	40 laipsnių	R32	B173-4808-5404	0,8
	51	2	6 x 11 mm	2 x 10 mm	40 laipsnių	R32	B173-5108-5404	1,2
Mygtukas	43	1 11/16	6 x 10 mm	3 x 8 mm	30 laipsnių	R32	B173-4309-5403	0,6
	45	1 3/4	6 x 10 mm	3 x 9 mm	30 laipsnių	R32	B173-4509-5403	0,7
	48	1 7/8	6 x 10 mm	3 x 9 mm	35 laipsniai	R32	B173-4809-5405	0,8
	51	2	6 x 11 mm	3 x 9 mm	35 laipsnių	R32	B173-5109-5405	1,0
Mygtukas	48	1 7/8	6 x 10 mm	3 x 9 mm	30 laipsnių	R32	B173-4809-5463	0,8
Mygtukas	51	2	6 x 10 mm	3 x 9 mm	35 laipsniai	R32	B173-5109-5465	1,0

Kryžminis antgalis

R32 srieginis kryžminis grąžtas
Srieginis grąžtas, įdėklas	D (mm)	D (coliai)	Įdėklo H x T	Sriegis	Užsakymo numeris	Svoris (kg)
Kryžminis	43	1 11/16	12 x 8 mm	R32	B158-4312-5410	0,8
	45	1 3/4	12 x 8 mm	R32	B158-4512-5410	0,9
	48	1 7/8	12 x 8 mm	R32	B158-4812-5410	0,9
	51	2	16 x 10 mm	R32	B158-5116-5410	1,1

Sujungimo mova

Srieginė jungiamoji mova
Sąvaros mova	L (mm)	L (coliai)	D (mm)	D (coliai)	Sriegis	Užsakymo numeris	Svoris (kg)
Vidurinis stabdys	170	6 11/16	55	2 5/32	R38	B302-5517-5656	1,8
Vidurinis stabdys	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2,0
