R35 kryžminis grąžtas su jungiamąja mova, skirtas gręžimui

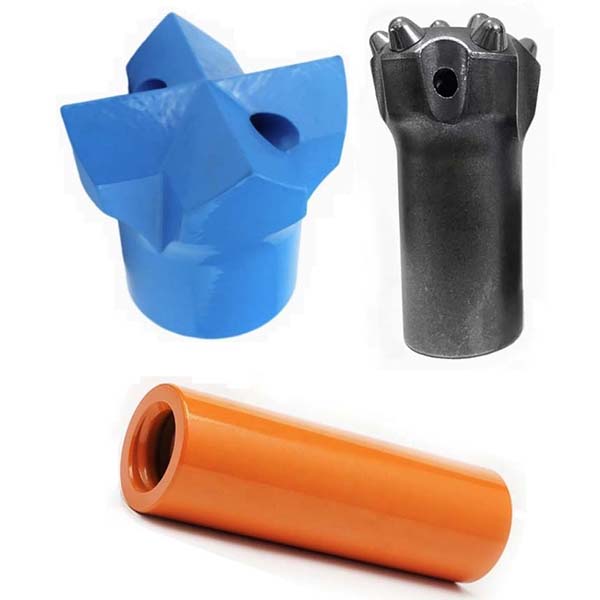

R35 srieginio tipo gręžimo galvutės, R35 srieginio tipo kryžminės galvutės ir jungiamosios movos apžvalga

Šiame puslapyje daugiausia pristatomi R35 srieginis mygtukinis grąžtas, R35 srieginis kryžminis grąžtas ir jungiamasis movas, kurie plačiai naudojami tunelių gręžimo platformų gręžimo įrankiuose.

R35 srieginio mygtuko grąžto techninė informacija

• Sujungimo sriegis: R35
• Galvutės medžiaga: volframo karbidas
• Gręžtuvo korpuso medžiaga: Aukšto stiprumo legiruotas plienas
• Šlako grioveliai: išdėstyti palei grąžtą, skirti drožlių pašalinimui ir aušinimui
• Galvutės konstrukcija: sferiniai mygtukai
• Skersmuo: 48 mm, 51 mm, 54 mm ir kt.
• Matuoklio mygtuko kampas: 30 laipsnių ir 35 laipsnių
• Kalibravimo mygtukai: 5×11 mm, 5×12 mm, 6×10 mm ir kt.
• Centriniai mygtukai: 2×9 mm, 2×10 mm, 3×9 mm ir kt.
• Svoris: nuo 0,8 kg iki 1,2 kg
• Galvutės gamybos procesas: karšto lydymo įdėklų technologija
• Kiti gamybos procesai: visiškas cementavimo terminis apdorojimas, aukšto dažnio apdorojimas ir fosfatavimo procesas

R35 srieginio kryžminio grąžto techninė informacija

• Prijungimo sriegis: R35
• Galvutės medžiaga: įterpti volframo karbido mygtukai
• Grąžto korpuso medžiaga: Aukšto stiprumo legiruotas plienas
• Šlako grioveliai: išdėstyti išilgai grąžto, kad būtų pašalintos atliekos ir aušinimo skystis
• Galvutės konstrukcija: kryžminė
• Aukštis x gylis: 12 x 8 mm
• Skersmuo: 48 mm
• Svoris: 1,0 kg

R38 movos techninė informacija

• Specifikacija: Vidurinis stabdys
• Sriegių jungties tipas: T38 ir T38
• Ilgis: 190 mm
• Skersmuo: 55 mm
• Medžiaga: Kalta aukšto atsparumo legiruoto plieno
• Gamybos procesas: Pilnas karburizavimo terminis apdorojimas
• Svoris: 2,0 kg
