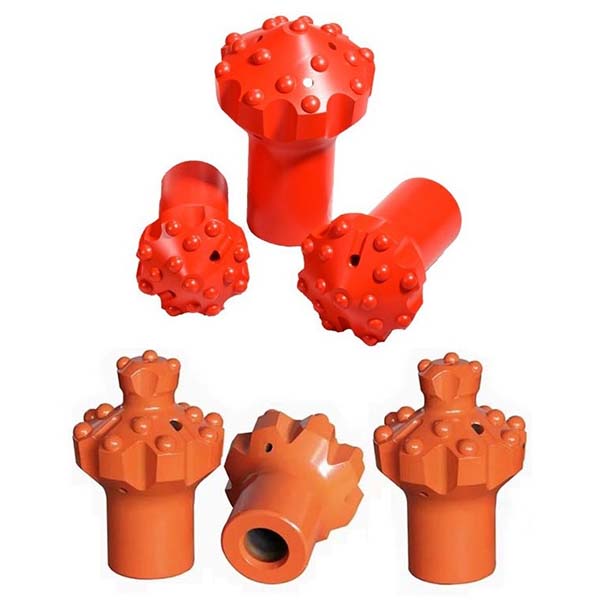

R35 kupolo formos gręžtuvas su vedančiuoju elementu, dar vadinamas išplėtimo gręžtuvu

Bandomojo išplėtimo grąžto parametrai

Piloto išplėtimo grąžto parametrai apima skersmenį, ilgį, svorį ir tinkamą gręžimo įrenginio tipą.

Techniniai duomenys

1. R35 pilotinio išplėtimo gręžimo galvutės, taip pat vadinamos R35 pilotinio išplėtimo gręžimo galvutėmis, skersmuo yra 89 mm.
2. R35 pilotinio išplėtimo grąžto, taip pat vadinamo R35 pilotiniu išplėtimo grąžtu, skersmuo yra 102 mm.
3. R35 kupolinio išplėtimo grąžto, taip pat vadinamo R35 kupolinio išplėtimo grąžtu, skersmuo yra 127 mm.

R35 kupolinio ir pilotinio išplėtimo grąžto techninė informacija

• Prijungimo sriegis: R35
• Galvutės medžiaga: volframo karbidas
• Grąžto korpuso medžiaga: Aukšto atsparumo legiruotas plienas
• Šlako grioveliai: išdėstyti palei grąžtą, skirti drožlių pašalinimui ir aušinimui
• Galvutės konstrukcija: Sferiniai iškilimai
• Skersmuo: 89 mm, 102 mm ir 127 mm
• Matuoklio mygtuko kampas: 35 laipsniai
• Kalibravimo mygtukai: 12×12 mm ir 12×13 mm
• Centriniai mygtukai: 3×10 mm ir 3×13 mm
• Svoris: nuo 3,2 kg iki 4,8 kg
• Galvutės gamybos procesas: karšto lydymo įdėklų technologija
• Kiti gamybos procesai: visiškas karburizavimo terminis apdorojimas, aukšto dažnio apdorojimas ir fosfatavimo procesas
