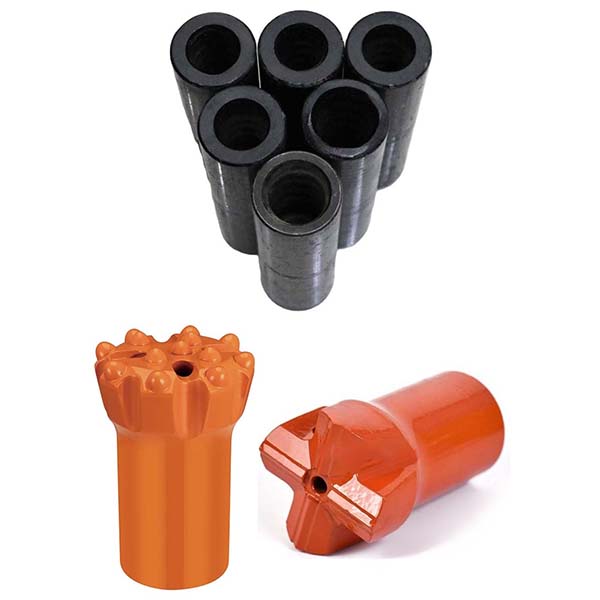

T38 srieginis gręžimo antgalis su įtraukimo mygtuku ir įdubintu centru

T38 srieginis gręžimo antgalis su įtraukiamu mygtuku ir išgaubtu centru, skirtas kasybos darbams

Name: T38 srieginis gręžimo antgalis su įtraukiamu mygtuku ir išgaubtu centru, skirtas kasybos darbams
Brand: beentools

T38 serijos gręžimo įrankiai yra termiškai apdoroti, kad atitiktų griežtus uolienų gręžimo reikalavimus, efektyviai perduodami galingą smūginę energiją į uolieną su minimaliu energijos nuostoliu.

Susisiekite su mumis

Aprašymas

Gręžimo įrankių apžvalga

Šioje tinklalapio dalyje daugiausia pristatomi T38 srieginiai gręžimo antgaliai, T38 srieginiai gręžimo antgaliai su išilgine išilginės ašies iškyša, T38 gręžimo antgaliai su įtraukiamu antgaliu, T38 gręžimo antgaliai su išilgine išilginės ašies iškyša ir įtraukiamu antgaliu, T38 srieginiai kryžminiai gręžimo antgaliai, T38 srieginiai kryžminiai gręžimo antgaliai ir jungiamosios movos.

T38 srieginio mygtukinio gręžtuvo, mygtukinio gręžtuvo su įdubimu centre ir atsitraukiančio mygtukinio gręžtuvo techninės specifikacijos

Srieginis sujungimas: T38
Galvutės medžiaga: volframo karbidas
Gręžtuvo korpuso medžiaga: Aukšto atsparumo legiruotas plienas
Praplovimo grioveliai: išdėstyti palei grąžtą, skirti drožlių pašalinimui ir aušinimui
Galvutės konstrukcija: mygtuko forma
Skersmuo: 64 mm ir 76 mm ir kt.
Šoninių mygtukų kampas: 30 laipsnių, 35 laipsnių ir 40 laipsnių
Šoniniai mygtukai: 6×12 mm, 7×12 mm, 8×10 mm ir kt.
Centriniai mygtukai: 3×11 mm, 4×10 mm, 4×11 mm, 6×10 mm ir kt.
Svoris: 1,6 kg ir 3,7 kg
Galvutės gamybos procesas: karšto presavimo suvirinimo technologija
Kiti gamybos procesai: visiškas cementavimo terminis apdorojimas, aukšto dažnio apdorojimas ir fosfatavimas

T38 srieginių X ir kryžminių grąžtų techninės specifikacijos

Srieginis sujungimas: T38
Galvutės medžiaga: Įterpti volframo karbido mygtukai
Grąžto korpuso medžiaga: Aukšto stiprumo legiruotas plienas
Praplovimo grioveliai: išdėstyti palei grąžtą, skirti pašalinti nuolaužas, atliekų skysčius ir aušinimo medžiagą
Galvutės forma: X ir kryžminė
HxT: 16×10 mm
Skersmuo: 64 mm
Svoris: 2,1 kg

Sąvaros movos techninės specifikacijos

Tipai: vidurinis stabdys ir redukcinė
Srieginis sujungimas: T38, R38 ir T45
Ilgis: 190 mm ir 200 mm
Skersmuo: 55 mm ir 66 mm
Medžiaga: Kalta aukšto atsparumo legiruoto plieno
Gamybos procesas: visiškas karburizacinis terminis apdorojimas
Svoris: nuo 2,0 kg iki 3,2 kg

Mygtuko antgalis

T38 srieginis gręžimo antgalis su įtraukiamu mygtuku, skirtas kasybos darbams
Srieginis grąžtas, mygtukinis	D (mm)	D (coliai)	Mygtukų matuoklis	Mygtukų centras	Sagų matavimo kampas	Sriegis	Užsakymo numeris	Svoris (kg)
Mygtukas	64	2 1/2	6 x 12 mm	3 x 11 mm	30 laipsnių	T38	B173-6409-7603	1,6
Mygtukas	64	2 1/2	6 x 12 mm	3 x 11 mm	30 laipsnių	T38	B173-6409-7663	1,6
Mygtukas, nuleidžiamas centras	76	3	7 x 12 mm	4 x 11 mm	35 laipsniai	T38	B175-7611-7605	2,4
Mygtukas, nuleidžiamas centras	76	3	7 x 12 mm	4 x 11 mm	35 laipsnių	T38	B175-7611-7665	2,3
Mygtukas	64	2 1/2	8 x 10 mm	4 x 10 mm	30 laipsnių	T38	B173-6412-7603	1,7
	70	2 3/4	8 x 11 mm	6 x 10 mm	35 laipsniai	T38	B173-7014-7605	1,9
	76	3	8 x 11 mm	6 x 10 mm	35 laipsniai	T38	B173-7614-7605	3,3
	89	3 1/2	9 x 11 mm	6 x 10 mm	35 laipsnių	T38	B173-8915-7605	3,7
	64	2 1/2	8 x 10 mm	4 x 10 mm	35 laipsnių	T38	B173-6412-7665	1,6
	76	3	8 x 10 mm	6 x 10 mm	40 laipsnių	T38	B173-7614-7664	3,4
Mygtukas	64	2 1/2	6 x 10 mm	4 x 9 mm	35 laipsniai	T38	B173-6410-7605	1,5
	76	3	8 x 11 mm	6 x 10 mm	30 laipsnių	T38	B173-7614-7603	3,3
	64	2 1/2	6 x 10 mm	4 x 9 mm	40 laipsnių	T38	B173-6410-7664	1,5
	76	3	8 x 11 mm	6 x 10 mm	35 laipsnių	T38	B173-7614-7665	3,4
Mygtukas, plokščias, grįžtamas	64	2 1/2	8 x 10 mm	4 x 10 mm	30 laipsnių	T38	B174-6412-7603	1,5
	70	2 3/4	8 x 10 mm	6 x 10 mm	35 laipsniai	T38	B174-7014-7605	1,8
	76	3	8 x 11 mm	6 x 10 mm	35 laipsnių	T38	B174-7614-7605	3,3
	64	2 1/2	8 x 11 mm	4 x 10 mm	35 laipsniai	T38	B174-6412-7665	1,8
	76	3	8 x 11 mm	6 x 10 mm	40 laipsnių	T38	B174-7614-7664	2,4
Mygtukas, išgaubtas centras, atsitraukiantis	64	2 1/2	6 x 11 mm	5 x 10 mm	35 laipsniai	T38	B176-6411-7605	2,0
	76	3	8 x 11 mm	6 x 10 mm	35 laipsniai	T38	B176-7614-7605	2,7
	64	2 1/2	6 x 12 mm	4 x 10 mm	40 laipsnių	T38	B176-6410-7664	1,9
	76	3	8 x 11 mm	6 x 10 mm	35 laipsniai	T38	B176-7614-7665	2,5

X ir kryžminis bitas

T38 srieginiai X ir kryžminiai grąžtai
Srieginis grąžtas, įdėklas	D (mm)	D (coliai)	Įdėklas H x T	Sriegis	Užsakymo numeris	Svoris (kg)
X bit	64	2 1/2	16 x 10 mm	T38	B168-6416-7610	2,1
Kryžminis	64	2 1/2	16 x 10 mm	T38	B158-6416-7610	2,1

Sujungimo mova

Srieginė jungiamoji mova
Sąvaros mova	L (mm)	L (coliai)	D (mm)	D (coliai)	Sriegis	Užsakymo numeris	Svoris (kg)
Vidurinis stabdys	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2,0
Sumažinimas	190	7 1/2	55	2 5/32	T38, R38	B303-5519-7656	2,1
	190	7 1/2	55	2 5/32	T38, R32	B303-5519-7654	2,2
	200	8 1/16	66	2 3/8	T38, T45	B303-6620-7677	3,2
